6N137: Giải pháp cách ly tín hiệu hiệu quả

6N137 là bộ ghép quang tốc độ cao, được ứng dụng rộng rãi trong các ngành công nghiệp như sản xuất và phân phối năng lượng. Với tốc độ truyền tín hiệu lên đến 10Mbit/giây và khả năng miễn nhiễm chế độ chung cao, 6N137 đảm bảo cách ly tín hiệu hiệu quả, bảo vệ thiết bị và tăng độ tin cậy hệ thống.

6N137 là gì?

Định nghĩa và nguyên lý hoạt động của 6N137

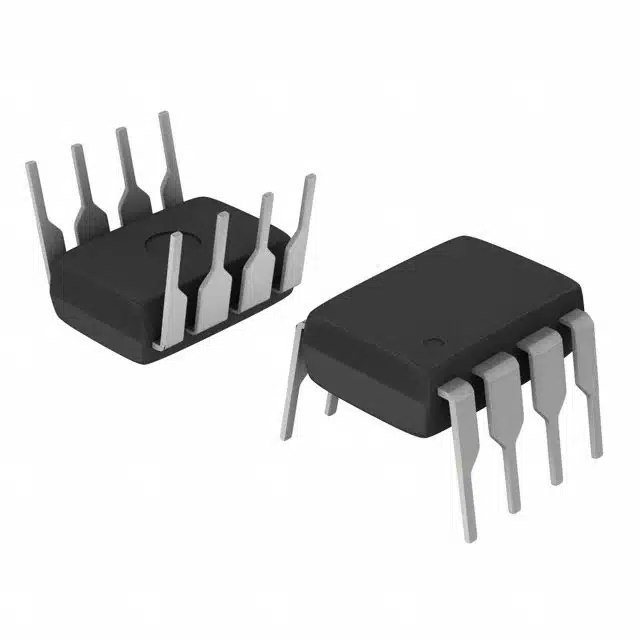

6N137 là một bộ ghép quang tốc độ cao, được thiết kế để cách ly tín hiệu giữa các mạch điện tử. Bộ ghép quang này hoạt động dựa trên nguyên lý chuyển đổi tín hiệu quang học thành tín hiệu điện. Quá trình này được thực hiện thông qua một đèn LED tích hợp, phát ra ánh sáng khi có tín hiệu đầu vào. Ánh sáng này sau đó được một phototransistor nhận và chuyển đổi thành tín hiệu điện ở đầu ra.

Một điểm đáng chú ý là 6N137 sử dụng kênh quang học khép kín. Điều này giúp bảo vệ các thiết bị điện tử khỏi các điện áp đột ngột, đảm bảo an toàn và độ bền cho hệ thống. Nguyên lý này thường được ứng dụng trong các máy biến áp cách ly và ghép nối cảm ứng.

Các đặc điểm nổi bật của 6N137

6N137 nổi bật nhờ tốc độ truyền dữ liệu lên đến 10Mbit/giây, vượt trội so với nhiều bộ ghép quang khác. Tốc độ cao này cho phép truyền tải dữ liệu nhanh chóng, phù hợp với các ứng dụng yêu cầu thời gian thực.

Ngoài ra, 6N137 có độ tin cậy cao nhờ khả năng cách ly giữa các thiết bị. Độ trễ lan truyền chỉ 5ns giúp đảm bảo tín hiệu đầu ra thay đổi nhanh chóng khi tín hiệu đầu vào thay đổi. Điều này làm cho 6N137 trở thành lựa chọn lý tưởng trong các ứng dụng công nghiệp đòi hỏi hiệu suất cao và ổn định.

Vai trò của 6N137 trong tự động hóa công nghiệp

Tại sao cần cách ly tín hiệu trong hệ thống tự động hóa?

Trong các hệ thống tự động hóa công nghiệp, cách ly tín hiệu đóng vai trò quan trọng để bảo vệ thiết bị và duy trì hiệu suất hoạt động. Các mạch điện tử thường phải đối mặt với nhiễu điện từ, điện áp đột ngột hoặc sự khác biệt về điện áp giữa các phần của hệ thống. Những yếu tố này có thể gây hỏng hóc thiết bị hoặc làm giảm độ chính xác của tín hiệu.

6N137 giúp cách ly tín hiệu giữa các mạch, ngăn chặn sự lan truyền của nhiễu và bảo vệ các thành phần nhạy cảm. Điều này đặc biệt cần thiết trong các ứng dụng yêu cầu độ chính xác cao, như điều khiển động cơ hoặc truyền thông công nghiệp. Ngoài ra, việc sử dụng 6N137 còn giúp giảm thiểu nguy cơ xảy ra vòng lặp đất, một vấn đề phổ biến trong các hệ thống lớn.

Lợi ích của việc sử dụng 6N137 trong tự động hóa công nghiệp

6N137 mang lại nhiều lợi ích vượt trội khi được ứng dụng trong tự động hóa công nghiệp. Với tốc độ truyền tín hiệu cao và khả năng miễn nhiễm chế độ chung, nó đảm bảo tín hiệu được truyền tải nhanh chóng và chính xác. Điều này giúp cải thiện hiệu suất của các hệ thống điều khiển và giám sát.

Bên cạnh đó, 6N137 còn hỗ trợ cách ly tín hiệu trong các ứng dụng như sản xuất năng lượng, điều khiển thiết bị và truyền thông công nghiệp. Bảng dưới đây minh họa một số ứng dụng cụ thể của 6N137:

Nhờ khả năng cách ly và độ tin cậy cao, 6N137 trở thành lựa chọn lý tưởng cho các hệ thống tự động hóa công nghiệp hiện đại.

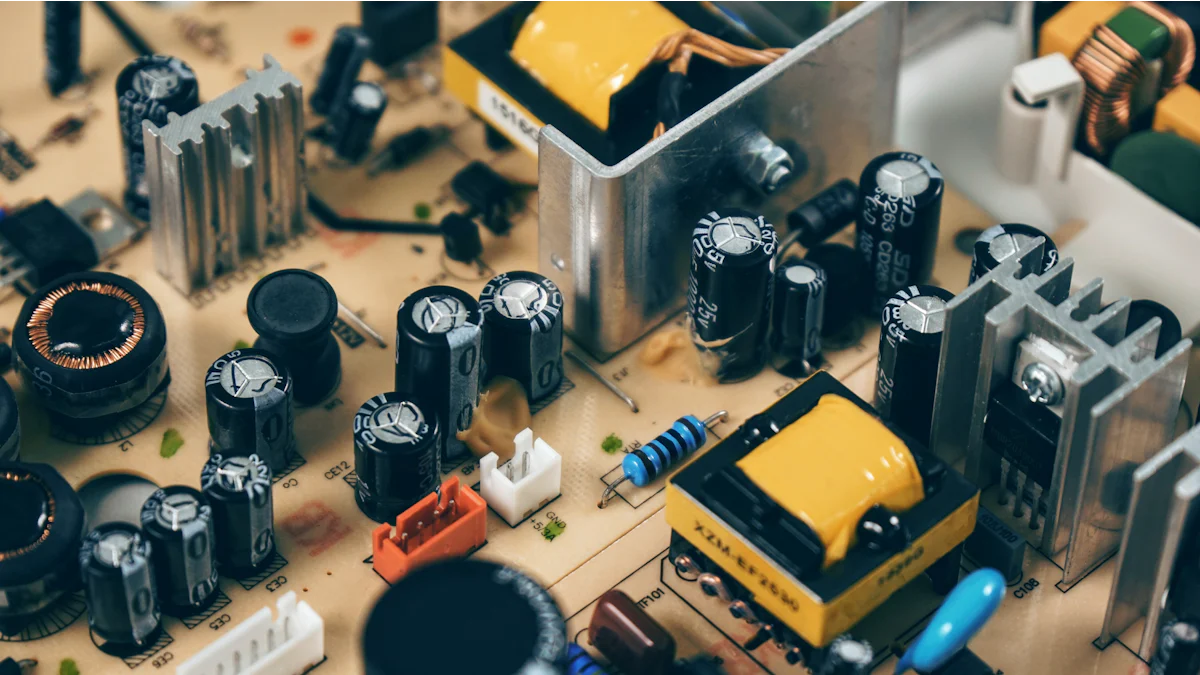

Ứng dụng thực tế của 6N137

Giao tiếp giữa các thiết bị (PLC, cảm biến, bộ điều khiển)

6N137 đóng vai trò quan trọng trong việc kết nối các thiết bị như PLC, cảm biến và bộ điều khiển. Nó đảm bảo tín hiệu được truyền tải một cách an toàn và hiệu quả giữa các mạch điện cách ly. Một số ứng dụng cụ thể bao gồm:

• Kết nối hai mạch điện cách ly để bảo vệ thiết bị khỏi nhiễu điện từ.

• Đệm đầu vào-đầu ra, giúp tăng độ ổn định và tốc độ truyền tín hiệu.

• Giao tiếp logic tốc độ cao, phù hợp với các hệ thống yêu cầu thời gian thực.

Nhờ khả năng cách ly tín hiệu tốt, 6N137 giúp giảm thiểu nguy cơ hư hỏng thiết bị và đảm bảo hiệu suất hoạt động của hệ thống.

Hệ thống truyền thông công nghiệp (RS232, RS485)

Trong các hệ thống truyền thông công nghiệp, 6N137 được sử dụng để cách ly tín hiệu giữa các giao thức như RS232 và RS485. Điều này giúp ngăn chặn nhiễu tín hiệu và bảo vệ các thiết bị nhạy cảm. Với tốc độ truyền dữ liệu cao, 6N137 đảm bảo tín hiệu được truyền tải chính xác, ngay cả trong môi trường công nghiệp khắc nghiệt.

Mạch điều khiển động cơ và hệ thống an toàn

6N137 thường được sử dụng trong các mạch điều khiển động cơ và hệ thống an toàn. Linh kiện này giúp kết nối các mạch điện cách ly, điều khiển công suất lớn và bảo vệ các thiết bị khác trong mạch. Nó ngăn chặn các xung điện áp cao, bảo vệ các ngõ điều khiển công suất nhỏ trên board mạch. Ngoài ra, 6N137 còn được ứng dụng trong sản xuất và phân phối năng lượng, đảm bảo nguồn điện liên tục và ổn định.

Ứng dụng trong các hệ thống nguồn và mạch chuyển mạch

6N137 đóng vai trò quan trọng trong các hệ thống nguồn và mạch chuyển mạch. Bảng dưới đây minh họa một số ứng dụng và lợi ích của linh kiện này:

Nhờ khả năng cách ly và hiệu suất cao, 6N137 trở thành lựa chọn hàng đầu trong các ứng dụng công nghiệp hiện đại.

Lưu ý khi sử dụng 6N137

Các yếu tố cần cân nhắc khi thiết kế mạch (nguồn điện, tốc độ truyền tín hiệu)

Khi thiết kế mạch với 6N137, cần chú ý đến các thông số kỹ thuật để đảm bảo hiệu suất tối ưu. Tốc độ truyền tín hiệu của 6N137 đạt 10Mbit/giây, phù hợp với các ứng dụng yêu cầu tốc độ cao. Điện áp đầu vào tối thiểu là 2V, trong khi điện áp đầu vào tối đa không vượt quá 0,8V. Công suất tiêu tán của linh kiện này là 85mW, giúp giảm thiểu nhiệt lượng phát sinh trong quá trình hoạt động.

Để đảm bảo hoạt động ổn định, cần nối một tụ điện 0,1uF giữa chân 5 và chân 8. Tụ điện này giúp giảm nhiễu và duy trì hiệu suất của linh kiện. Ngoài ra, 6N137 có khả năng hoạt động với cả nguồn tín hiệu DC và AC, mang lại sự linh hoạt trong thiết kế mạch. Tuy nhiên, nhiệt độ môi trường có thể ảnh hưởng đến hiệu suất, do đó cần kiểm soát nhiệt độ trong quá trình vận hành.

Các lỗi thường gặp khi sử dụng 6N137 và cách khắc phục

Một số lỗi phổ biến khi sử dụng 6N137 bao gồm kết nối sai chân, không sử dụng tụ điện khuyến nghị và không kiểm soát nhiệt độ. Kết nối sai chân có thể dẫn đến hỏng hóc linh kiện hoặc làm giảm hiệu suất. Để khắc phục, cần kiểm tra kỹ sơ đồ chân trước khi lắp đặt.

Việc không sử dụng tụ điện 0,1uF giữa chân 5 và chân 8 có thể gây nhiễu tín hiệu hoặc làm giảm độ ổn định. Để tránh lỗi này, cần đảm bảo tụ điện được lắp đúng vị trí. Ngoài ra, nhiệt độ cao có thể làm giảm tuổi thọ của linh kiện. Do đó, cần sử dụng các giải pháp tản nhiệt hoặc kiểm soát nhiệt độ môi trường để bảo vệ 6N137.

Lưu ý: Việc tuân thủ các hướng dẫn thiết kế và kiểm tra kỹ lưỡng trong quá trình lắp đặt sẽ giúp tối ưu hóa hiệu suất và độ bền của 6N137.

6N137 mang lại giải pháp cách ly tín hiệu hiệu quả, đặc biệt trong các hệ thống tự động hóa công nghiệp. Linh kiện này đảm bảo cách ly điện tốt, tốc độ truyền dữ liệu cao và bảo vệ thiết bị khỏi điện áp đột ngột. Nhờ đó, 6N137 được khuyến nghị sử dụng trong các ứng dụng yêu cầu hiệu suất cao và độ tin cậy vượt trội.

1. 6N137 có thể sử dụng trong môi trường nhiệt độ cao không?

6N137 hoạt động ổn định trong khoảng nhiệt độ từ -40°C đến 85°C. Tuy nhiên, cần kiểm soát nhiệt độ để tránh giảm tuổi thọ linh kiện.

2. Làm thế nào để đảm bảo hiệu suất tối ưu khi sử dụng 6N137?

Sử dụng tụ điện 0,1uF giữa chân 5 và chân 8. Kiểm tra kết nối chân đúng cách và duy trì nhiệt độ môi trường trong giới hạn cho phép.

3. 6N137 có tương thích với các giao thức truyền thông công nghiệp không?

6N137 tương thích với các giao thức như RS232 và RS485. Nó đảm bảo cách ly tín hiệu và giảm nhiễu trong các hệ thống truyền thông công nghiệp.

Lưu ý: Để đạt hiệu quả cao nhất, cần tuân thủ các hướng dẫn thiết kế mạch và kiểm tra kỹ lưỡng trước khi sử dụng.
