AD7793BRUZ для обработки сигналов: руководство по применению

AD7793BRUZ представляет собой высокоточный 24-битный Sigma-Delta АЦП, разработанный для работы с низкоуровневыми входными сигналами. Устройство обеспечивает исключительную точность и надежность, что делает его незаменимым в задачах обработки сигналов. Благодаря встроенному программируемому усилителю и поддержке нескольких каналов, микросхема легко справляется с измерением слабых сигналов от датчиков.

Его активно используют в различных областях:

• Медицинская электроника помогает точно измерять биосигналы и проводить диагностику.

• Промышленная автоматизация обеспечивает мониторинг процессов и управление оборудованием.

• Научные исследования включают анализ сигналов и контроль параметров.

• Бытовая электроника измеряет температуру, давление и влажность.

• Измерительные приборы создают точные сенсорные системы для разных отраслей.

AD7793BRUZ идеально подходит для приложений, где требуется высокая точность и стабильность в условиях помех.

Основные Выводы

• AD7793BRUZ обеспечивает высокую точность измерений благодаря 24-битному разрешению. Это делает его идеальным для медицинских и промышленных приложений.

• Устройство легко интегрируется благодаря поддержке интерфейса SPI, что упрощает подключение к микроконтроллерам и другим компонентам.

• Низкое энергопотребление (400 мкА) делает AD7793BRUZ подходящим для портативных и автономных устройств, продлевая срок службы батарей.

• Широкий диапазон рабочих температур (-40 до +105 °C) гарантирует надежную работу в сложных условиях, что важно для долгосрочных проектов.

• Регулярное тестирование и правильная настройка параметров устройства помогают поддерживать стабильность работы и предотвращают потенциальные проблемы.

Основные характеристики AD7793BRUZ

Технические параметры

AD7793BRUZ обладает выдающимися техническими характеристиками, которые делают его идеальным выбором для высокоточных измерений. Устройство поддерживает разрешение 24 бита, что обеспечивает исключительную точность обработки сигналов. Оно оснащено тремя дифференциальными входными каналами, что позволяет подключать несколько датчиков одновременно.

Потребляемый ток составляет всего 400 мкА, что делает микросхему подходящей для систем с ограниченным энергопотреблением. Диапазон рабочих температур от -40 до +105 °C гарантирует стабильную работу в сложных условиях. Устройство поддерживает напряжение питания в диапазоне от 2,7 до 5,25 В, что обеспечивает гибкость в выборе источников питания.

Особенности конструкции

Конструкция AD7793BRUZ обеспечивает надежность и долговечность. Устройство поддерживает частоту дискретизации до 1 MSPS, что позволяет обрабатывать сигналы с высокой скоростью. Низкий уровень шума гарантирует точность измерений даже в условиях сильных электромагнитных помех.

Широкий температурный диапазон делает микросхему подходящей для использования в различных климатических условиях. Интерфейсы SPI и I²C упрощают интеграцию с микроконтроллерами и другими устройствами. Эти характеристики делают AD7793BRUZ универсальным решением для множества приложений.

Энергоэффективность

AD7793BRUZ демонстрирует высокую энергоэффективность, что делает его идеальным для портативных и автономных устройств. Устройство потребляет всего 400 мкА в активном режиме, а встроенные режимы пониженного энергопотребления продлевают срок службы батарей. Это особенно важно для IoT-устройств и медицинской электроники, где требуется минимизация энергозатрат.

Встроенный генератор тактовых импульсов и программируемый усилитель снижают необходимость в дополнительных компонентах, что также способствует экономии энергии. Благодаря этим особенностям AD7793BRUZ обеспечивает надежную работу даже в условиях ограниченного энергопотребления.

Преимущества использования AD7793BRUZ

Высокая точность обработки сигналов

AD7793BRUZ обеспечивает исключительную точность при работе с аналоговыми сигналами. Благодаря 24-битному разрешению устройство способно фиксировать даже минимальные изменения входного сигнала. Это особенно важно для приложений, где требуется высокая точность, например, в медицинских приборах или системах промышленной автоматизации. Встроенный программируемый усилитель позволяет напрямую подключать датчики с низким уровнем сигнала, что исключает необходимость в дополнительных усилителях. Низкий уровень шума и высокая линейность обеспечивают надежное преобразование сигнала даже в условиях сильных электромагнитных помех.

Простота интеграции

AD7793BRUZ легко интегрируется в различные системы благодаря поддержке интерфейса SPI. Этот интерфейс позволяет быстро подключать устройство к микроконтроллерам и другим компонентам. Компактный корпус TSSOP-16 упрощает установку микросхемы даже в устройствах с ограниченным пространством. Встроенные функции, такие как генератор тактовых импульсов и опорное напряжение, снижают количество необходимых внешних компонентов. Это упрощает разработку и ускоряет процесс создания конечного продукта.

Надежность и долговечность

AD7793BRUZ демонстрирует высокую надежность в самых сложных условиях эксплуатации. Широкий диапазон рабочих температур от -40 до +105 °C позволяет использовать устройство в экстремальных климатических условиях. Прочная конструкция и низкое энергопотребление продлевают срок службы микросхемы, что делает ее идеальной для долгосрочных проектов. Устройство сохраняет стабильность работы даже при длительном использовании, что особенно важно для промышленных и медицинских приложений.

Использование AD7793BRUZ позволяет разработчикам создавать точные, надежные и энергоэффективные системы для самых разных задач.

Примеры применения AD7793BRUZ

AD7793BRUZ находит применение в самых разных областях благодаря своей высокой точности, энергоэффективности и надежности. Устройство используется в медицинских приборах, системах промышленной автоматизации и IoT-устройствах. Эти примеры демонстрируют универсальность микросхемы и её способность решать сложные задачи обработки сигналов.

Медицинские устройства

AD7793BRUZ идеально подходит для медицинских приборов, где требуется высокая точность измерений. Устройство используется в диагностическом оборудовании для анализа биосигналов, таких как сердечный ритм или дыхание. Встроенный программируемый усилитель позволяет подключать датчики температуры, давления и других параметров без дополнительных компонентов. Это упрощает разработку медицинских устройств и повышает их надежность. Благодаря низкому энергопотреблению микросхема продлевает срок службы батарей в портативных медицинских приборах, таких как мониторы пациента.

Промышленная автоматизация

В промышленной автоматизации AD7793BRUZ обеспечивает точное измерение аналоговых сигналов. Устройство используется для мониторинга процессов, управления оборудованием и контроля параметров. Его высокая разрядность (24 бита) и частота дискретизации до 1 MSPS позволяют обрабатывать данные с высокой скоростью и точностью.

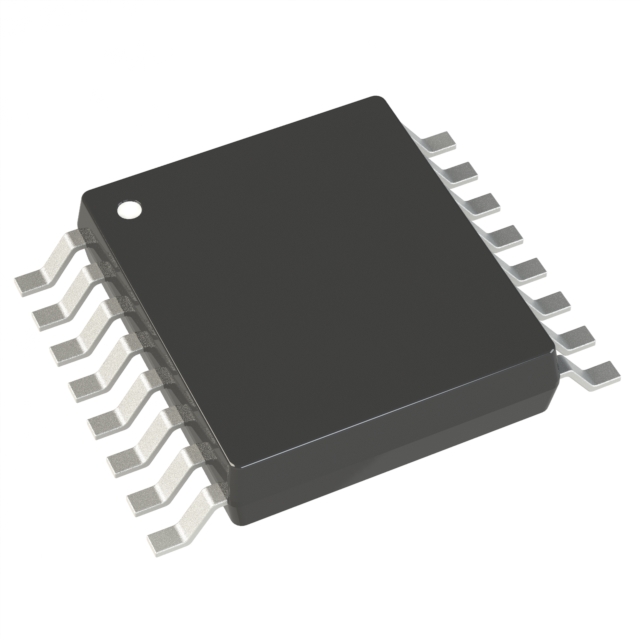

Компактный корпус TSSOP-16 упрощает интеграцию микросхемы в системы с ограниченным пространством. Интерфейсы SPI и I²C обеспечивают совместимость с различными микроконтроллерами, что ускоряет разработку промышленных решений.

IoT-устройства

AD7793BRUZ активно используется в IoT-устройствах благодаря своей энергоэффективности и компактности. Устройство применяется в системах мониторинга окружающей среды, таких как датчики качества воздуха или температуры. Низкое энергопотребление позволяет использовать микросхему в автономных устройствах с батарейным питанием. Встроенные функции, такие как программируемый усилитель и опорное напряжение, снижают количество внешних компонентов, что упрощает разработку IoT-решений. AD7793BRUZ помогает создавать умные устройства, которые работают стабильно даже в условиях помех.

Пошаговое руководство по применению AD7793BRUZ

Подключение AD7793BRUZ

Для подключения AD7793BRUZ необходимо следовать нескольким простым шагам. Сначала разработчик должен подготовить схему подключения, учитывая требования к питанию и интерфейсу. Устройство поддерживает диапазон напряжения питания от 2,7 В до 5,25 В. Это позволяет использовать стандартные источники питания.

1. Подключите выводы питания (VDD и GND) к соответствующим контактам источника питания.

2. Соедините интерфейсные выводы (SDI, SDO, SCLK и CS) с микроконтроллером через SPI-интерфейс.

3. Подключите входные каналы (AIN1, AIN2 и другие) к датчикам или аналоговым сигналам.

4. Убедитесь, что используются подходящие резисторы и конденсаторы для фильтрации помех.

Совет: Для минимизации шумов рекомендуется использовать экранированные кабели и заземление.

Программирование микросхемы

После подключения необходимо запрограммировать AD7793BRUZ. Это выполняется через SPI-интерфейс. Разработчик должен настроить регистры устройства для работы с конкретным приложением.

• Сначала инициализируйте SPI-интерфейс микроконтроллера. Убедитесь, что скорость передачи данных соответствует требованиям микросхемы.

• Затем настройте регистры конфигурации. Например, выберите входной канал, коэффициент усиления и режим работы.

• Используйте команды записи и чтения для управления устройством. Пример команды:

  SPI_Write(0x10, 0x01); // Настройка регистра конфигурации


• Проверьте, что микросхема отвечает корректно, отправив команду чтения статуса.

Примечание: Подробное описание регистров и команд доступно в документации AD7793BRUZ.

Тестирование и отладка

После программирования важно протестировать систему. Это гарантирует корректную работу устройства.

1. Проверьте напряжение питания и сигналы на выводах микросхемы с помощью осциллографа.

2. Убедитесь, что данные с датчиков корректно передаются через SPI-интерфейс.

3. Используйте тестовые сигналы для проверки точности преобразования. Например, подайте известное напряжение на вход и сравните результат с ожидаемым значением.

4. Если обнаружены ошибки, проверьте настройки регистров и соединения.

Рекомендация: Для отладки используйте программные инструменты, такие как логические анализаторы, чтобы отслеживать сигналы SPI.

Советы и рекомендации по работе с AD7793BRUZ

Оптимизация работы

Для достижения максимальной производительности AD7793BRUZ разработчики должны учитывать несколько ключевых аспектов. Во-первых, важно правильно настроить коэффициент усиления встроенного программируемого усилителя. Это позволяет адаптировать устройство к различным уровням входного сигнала. Например, для слабых сигналов от термопар или тензодатчиков рекомендуется использовать высокий коэффициент усиления.

Во-вторых, следует выбирать подходящий режим фильтрации. Встроенные фильтры обеспечивают подавление помех на частотах 50 Гц и 60 Гц, что особенно полезно в промышленных условиях. Настройка фильтров выполняется через регистры конфигурации.

Наконец, использование экранированных кабелей и правильное заземление минимизируют электромагнитные помехи. Это особенно важно при работе в шумной среде.

Совет: Регулярное тестирование системы помогает выявить и устранить потенциальные проблемы на ранних этапах.

Частые ошибки и их устранение

Некоторые ошибки могут возникать при работе с AD7793BRUZ. Одна из распространенных проблем — неправильное подключение интерфейса SPI. Если устройство не отвечает на команды, следует проверить соединения выводов SDI, SDO, SCLK и CS.

Еще одна ошибка связана с некорректной настройкой регистров. Например, выбор неподходящего входного канала или коэффициента усиления может привести к искажению данных. Разработчики должны внимательно изучить документацию и убедиться, что все параметры настроены правильно.

Иногда возникают проблемы с шумами. В таких случаях рекомендуется использовать фильтрующие конденсаторы и экранированные кабели.

Примечание: Если проблема сохраняется, полезно проверить питание устройства и убедиться, что напряжение находится в допустимом диапазоне.

Рекомендации по долгосрочной эксплуатации

Для обеспечения долгосрочной работы AD7793BRUZ важно соблюдать несколько рекомендаций. Во-первых, устройство следует эксплуатировать в пределах допустимого температурного диапазона (-40…+105 °C). Это гарантирует стабильность работы и предотвращает повреждения.

Во-вторых, регулярная проверка соединений помогает избежать проблем с контактами. Особенно это актуально для систем, работающих в условиях вибрации или высокой влажности.

Наконец, использование качественных источников питания продлевает срок службы устройства. Стабильное напряжение питания предотвращает сбои и повышает надежность системы.

Рекомендация: Для критически важных приложений полезно проводить периодическое тестирование точности преобразования.

AD7793BRUZ демонстрирует себя как надежное решение для высокоточной обработки сигналов. Устройство сочетает энергоэффективность, простоту интеграции и стабильность работы. Эти качества делают его подходящим для медицинских приборов, промышленных систем и IoT-устройств.

Рекомендуется использовать AD7793BRUZ в проектах, где требуется высокая точность измерений. Для достижения максимальной производительности важно правильно настроить параметры микросхемы и учитывать условия эксплуатации. Регулярное тестирование системы поможет поддерживать стабильность работы устройства на протяжении всего срока службы.

Какой тип датчиков можно подключить к AD7793BRUZ?

AD7793BRUZ поддерживает подключение различных датчиков, включая термопары, тензодатчики, RTD и датчики давления. Встроенный программируемый усилитель позволяет работать с низкоуровневыми сигналами, что делает устройство универсальным для измерений.

Как настроить фильтрацию помех на частотах 50/60 Гц?

Для настройки фильтрации помех необходимо использовать встроенные фильтры AD7793BRUZ. Настройка выполняется через регистры конфигурации. Выберите соответствующий режим фильтрации, чтобы подавить шумы на частотах электросети.

Подходит ли AD7793BRUZ для батарейных устройств?

Да, AD7793BRUZ идеально подходит для батарейных устройств. Устройство потребляет всего 400 мкА в активном режиме и поддерживает режимы пониженного энергопотребления. Это продлевает срок службы батарей в портативных системах.

Какие интерфейсы поддерживает AD7793BRUZ?

AD7793BRUZ поддерживает интерфейс SPI. Этот интерфейс обеспечивает быструю и надежную передачу данных между микросхемой и микроконтроллером. Это упрощает интеграцию устройства в различные системы.

Как проверить правильность работы AD7793BRUZ?

Для проверки работы используйте тестовые сигналы. Подайте известное напряжение на вход и сравните результат с ожидаемым значением. Проверьте соединения и настройки регистров. Используйте осциллограф или логический анализатор для диагностики.

Совет: Регулярное тестирование помогает поддерживать стабильность работы устройства.
