Как обеспечить всестороннюю защиту цепи двигателя? От барьера короткого замыкания PKZM0 до плавного пуска XTPR

В современных промышленных системах электродвигатели подобны бьющимся сердцам, приводящим в движение критически важное оборудование: производственные линии, насосные станции, вентиляторы. Однако «аномальное сердцебиение» этого «сердца» — будь то внезапное короткое замыкание или пусковой удар — может вызвать «инфаркт» всей производственной системы. Как построить надежную всестороннюю систему защиты для цепи двигателя? В этой статье подробно анализируется механизм синергетической защиты автоматического выключателя Eaton PKZM0 и устройства плавного пуска XTPR, раскрывая передовой опыт в области промышленной защиты двигателей.

I. Три основные угрозы для двигателя и вакуум в защите

Проектирование любой схемы защиты двигателя должно смело встречать три основные угрозы:

Электрические угрозы: Внезапное короткое замыкание создает импульсный ток, в десятки раз превышающий номинальный, способный сжечь обмотки за миллисекунды; длительная перегрузка, приводящая к старению изоляции, — это медленный, но смертельный процесс, подобный «кипячению лягушки».

Механические угрозы: Пусковой момент при прямом пуске, достигающий 6-8-кратного номинального тока, подобен серии «сильных ударов» по приводной системе, ускоряя износ и отказ механических компонентов, таких как подшипники, шестерни, ремни.

Процессные угрозы: Резкое увеличение тока во время запуска вызывает просадку напряжения в сети, что может повлиять на работу другого чувствительного оборудования в той же сети; внезапная остановка может спровоцировать вторичные аварии в технологическом процессе.

Многие традиционные схемы защиты фокусируются лишь на одной угрозе, оставляя вакуум в защите. Подлинная всесторонняя защита требует построения «эшелонированной обороны» с четким разделением функций.

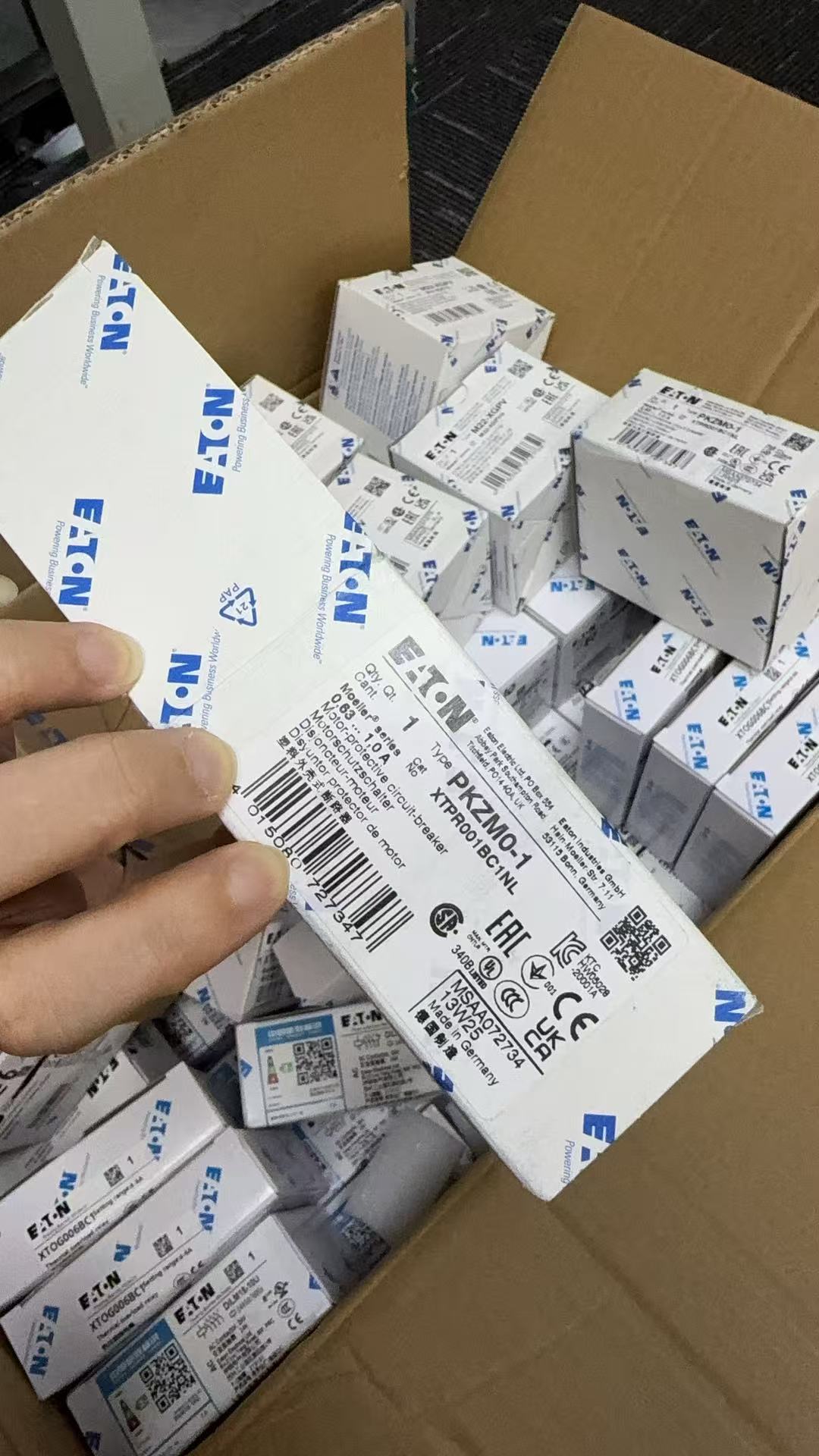

II. Первая линия обороны: Жесткий барьер от КЗ — автоматический выключатель серии PKZM0

2.1 Непоколебимость защиты от короткого замыкания
При возникновении междуфазного или замыкания на землю ток повреждения может достичь тысяч ампер за 0,1 секунды. Для противодействия разрушительной энергии такого уровня требуются специально разработанные устройства защиты от КЗ. Термомагнитный автоматический выключатель Eaton серии PKZM0 создан именно для этого.

Выключатель PKZM0 использует классический механизм двойной защиты:

• Магнитный расцепитель: Как «силы быстрого реагирования», при превышении током уставки (обычно 10-12-кратный номинальный ток) электромагнитный механизм срабатывает за 10-20 мс, разрывая цепь и предотвращая разрушение оборудования термическим и электродинамическим воздействием тока КЗ.

• Тепловой расцепитель: Как «регулярный патруль», с помощью биметаллической пластины реагирует на продолжительный ток перегрузки (обычно 1.13-1.45-кратный номинальный ток), осуществляя выдержку времени от нескольких секунд до десятков минут перед отключением, защищая изоляцию кабеля от перегрева.

2.2 Точное позиционирование в цепи двигателя
В типичном шкафу управления двигателем выключатель PKZM0 обычно расположен в самом начале цепи, играя ключевую роль «селективной защиты». Его уставка по току выше, чем стойкость всех нижестоящих устройств (включая устройство плавного пуска, контактор, сам двигатель), но ниже порога срабатывания защит вышестоящего распределительного выключателя. Такая точная координация гарантирует, что при неисправности сработает только защитное устройство, ближайшее к месту повреждения, максимизируя непрерывность электроснабжения.

Например, для цепи двигателя с номинальным током 100A можно выбрать выключатель PKZM0-1 на номинальный ток 125A с уставкой магнитного расцепителя 1250A (10-кратной). Это обеспечит надежное отключение при самом тяжелом КЗ, но предотвратит ложное срабатывание во время кратковременного пускового броска тока.

III. Вторая линия обороны и интеллектуальное управление: Многоуровневая защита устройства плавного пуска серии XTPR

3.1 Революция, превосходящая традиционные способы пуска
Если PKZM0 — это «скальпель» для удаления смертельных очагов КЗ, то жидкостное устройство плавного пуска XTPR — это «физиотерапевт», мягко улучшающий общее «здоровье» двигателя.

Традиционные методы, такие как пуск «звезда-треугольник» или автотрансформаторный пуск, хотя и снижают пусковой ток, все же имеют недостатки: вторичный удар тока, скачок момента. Серия XTPR, используя технологию фазового управления тиристорами, обеспечивает истинный «бесступенчатый» пуск:

• Процесс пуска: Напряжение плавно возрастает от начального значения (обычно 30-70% от номинального) до полного по линейному или криволинейному закону. Пусковой ток ограничивается в диапазоне 2-4-кратного номинального тока, а время пуска можно свободно регулировать от 2 до 30 секунд в зависимости от характеристик нагрузки.

• Процесс останова: Аналогично можно настроить кривую плавного останова, чтобы избежать «гидравлического удара» в насосных системах или рассыпания материала на конвейерных лентах.

3.2 Революционные преимущества жидкостного охлаждения
Визитной карточкой серии XTPR является технология жидкостного охлаждения. Традиционные воздушные устройства плавного пуска громоздки, и их эффективность охлаждения значительно зависит от температуры окружающей среды и скопления пыли. XTPR использует герметичную циркуляцию охлаждающей жидкости для прямого отвода тепла от тиристоров, что дает три ключевых преимущества:

1. Уменьшение объема на 70%: При одинаковой мощности площадь монтажа XTPR составляет лишь треть от площади традиционных изделий, что значительно экономит место в шкафу управления.

2. Превосходная адаптация к среде: Способность работать с полной нагрузкой при температуре до 55°C, не подвержена влиянию пыли, коррозионных газов.

3. Бесшумная работа: Отсутствие вентиляторов охлаждения полностью устраняет источник шума, что особенно важно для чувствительных к шуму сред.

3.3 Интегрированный слой интеллектуальной защиты
Помимо основной функции плавного пуска/останова, XTPR — это интегрированный монитор состояния двигателя, обеспечивающий многомерную защиту, недоступную для традиционных выключателей:

• Защита от перегрузки: Точный расчет на основе тепловой модели двигателя (кривая I²t), имитирующий реальный нагрев обмоток.

• Защита от несимметрии токов: Обнаружение дисбаланса фазных токов до 5%, предупреждение о потенциальных проблемах с питанием или неисправностях обмотки.

• Защита от заклинивания ротора: Быстрое (за 0.5-3 секунды) отключение питания при блокировке ротора.

• Защита от недогрузки: Обнаружение аномальных режимов работы без нагрузки, таких как работа насоса всухую или обрыв ремня.

• Мониторинг в реальном времени: Непрерывный контроль ключевых параметров: ток, напряжение, мощность, тепловая емкость.

IV. Синергия: Системное решение защиты, где 1+1>2

4.1 Функциональная взаимодополняемость и временная координация
Надежная система защиты двигателя должна учитывать временные характеристики неисправностей. Координация PKZM0 и XTPR является классической:

4.2 Пример конфигурации для типичного применения
Кейс: Главный насосный двигатель большой насосной станции (мощность 315 кВт, напряжение 400 В)

1. Основная защита от КЗ: Выбирается автоматический выключатель PKZM0-630 на номинальный ток 400A с уставкой магнитного расцепителя 4000A (10In). Он действует как «главный предохранитель» цепи, срабатывая только при самом тяжелом КЗ.

2. Интеллектуальное управление и комплексная защита: Выбирается устройство плавного пуска XTPR315 (для двигателя 315 кВт). Параметры конфигурации включают:

   • Время пуска: 15 секунд (линейный рост)

   • Ограничение пускового тока: 350% от номинального тока

   • Защита от перегрузки: Настройка в соответствии с паспортными данными двигателя (315 кВт, 560A, 50 Гц)

   • Функция защиты насоса: Активирован плавный останов (20 сек), активирована защита от недогрузки.

3. Логика управления: Выходной контакт аварийного сигнала XTPR включается последовательно в цепь независимого расцепителя PKZM0. Когда XTPR обнаруживает неисправность, требующую экстренной остановки (например, заклинивание, серьезный дисбаланс), помимо блокировки собственного выхода, он также может инициировать отключение PKZM0 для разрыва главной цепи, обеспечивая двойное гарантированное отключение.

4.3 Преимущества по сравнению с традиционными схемами
По сравнению с традиционной схемой «контактор + тепловое реле + плавкий предохранитель», комбинация «PKZM0 + XTPR» демонстрирует всесторонние преимущества:

• Точность защиты: Защита от перегрузки теплового реле основана на биметаллической пластине, сильно зависит от температуры окружающей среды, точность ±20%; Электронная защита от перегрузки XTPR основана на точной тепловой модели двигателя, точность до ±5%.

• Настраиваемость: Защитные характеристики традиционной схемы фиксированы, в то время как все параметры защиты XTPR можно настраивать в цифровом виде для адаптации к особым нагрузкам.

• Диагностика: Традиционная схема имеет только состояние «вкл/выкл»; XTPR предоставляет полную запись рабочих данных и журнал неисправностей.

• Стоимость обслуживания: PKZM0 можно повторно включить после срабатывания, XTPR имеет модульную конструкцию, в то время как плавкие вставки требуют периодической замены, что увеличивает затраты на обслуживание.

V. Рекомендации по выбору и применению

5.1 Когда выбирать эту комбинацию?

• Когда мощность двигателя превышает 75 кВт, и пусковой удар значительно влияет на сеть.

• Когда нагрузка центробежного типа (насос, вентилятор), и необходимо избежать гидроудара или помпажа.

• Для оборудования, работающего непрерывно, с чрезвычайно высокими требованиями к надежности (например, муниципальное водоснабжение, охлаждение ЦОД).

• Когда монтажное пространство ограничено и требуется компактное решение.

• Для проектов интеллектуальной модернизации, где требуется реализовать профилактическое обслуживание и необходимы подробные эксплуатационные данные.

5.2 Ключевые шаги при выборе

1. Определение параметров двигателя: номинальная мощность, напряжение, ток, частота пусков.

2. Анализ характеристик нагрузки: для центробежной нагрузки (квадратичный момент) рекомендуется линейный пуск; для нагрузки с постоянным моментом (конвейер) рекомендуется пуск с ограничением тока.

3. Выбор автоматического выключателя PKZM0: Номинальный ток ≥ входной ток устройства плавного пуска; отключающая способность по КЗ соответствует ожидаемому току КЗ на объекте.

4. Выбор устройства плавного пуска XTPR: Модель должна точно соответствовать мощности двигателя; рассмотреть запас 10-15% на возможное увеличение мощности в будущем.

5. Настройка параметров защиты: Точная настройка уставок защиты на основе паспортных данных двигателя и реальных условий эксплуатации.

5.3 Избегание распространенных ошибок

• Ошибка 1: Считать, что устройство плавного пуска может заменить автоматический выключатель для выполнения всей защиты.

  • Исправление: Несмотря на широкие возможности XTPR, его внутренние полупроводниковые приборы (тиристоры) имеют ограниченную стойкость к токам КЗ. Перед ним обязательно должен быть установлен автоматический выключатель для обеспечения резервной защиты от КЗ.

• Ошибка 2: Выбор автоматического выключателя со слишком низким номинальным током для «большей безопасности».

  • Исправление: Слишком низкий номинал может привести к ложному срабатыванию во время пуска двигателя. Необходимо убедиться, что уставка магнитного расцепителя выключателя выше значения ограничения тока устройства плавного пуска.

• Ошибка 3: Игнорирование влияния условий установки.

  • Исправление: Хотя жидкостное охлаждение XTPR устойчиво к высоким температурам, характеристики срабатывания выключателя PKZM0 зависят от температуры окружающей среды. В условиях высокой температуры следует выбирать модель с более высоким номинальным током или с температурной компенсацией.

VI. Взгляд в будущее: Эволюция от защиты к прогнозированию

С развитием промышленного интернета вещей (IIoT) защита двигателей эволюционирует от «реакции после отказа» к «прогнозированию до отказа». Новое поколение устройств серии XTPR уже поддерживает связь по Ethernet, позволяя передавать данные в реальном времени на облачную платформу или локальную SCADA-систему. С помощью алгоритмов искусственного интеллекта, анализирующих гармоники тока, температурные тренды, характеристики вибрации (требуются внешние датчики), система может выдавать предупреждения на ранних стадиях ухудшения изоляции или износа подшипников, реализуя подлинное прогнозное обслуживание.

Параллельно серия автоматических выключателей PKZM0 также эволюционирует в сторону интеллектуализации. Электронные расцепители (например, в серии PKZ0) способны обеспечивать более точные защитные характеристики и функции связи. Будущая система защиты двигателей будет представлять собой не просто набор отдельных компонентов, а глубоко интегрированную, совместно использующую данные интеллектуальную защитную сеть.

Заключение

Всесторонняя защита двигателя — это не магия отдельного продукта, а мудрость системного подхода. Комбинация Eaton PKZM0 и XTPR является идеальным воплощением этой концепции: PKZM0 создает непреодолимый барьер от короткого замыкания благодаря срабатыванию за миллисекунды, охраняя базовую безопасность системы; XTPR значительно повышает качество работы и срок службы двигателя благодаря точному управлению и многомерной защите. Оба устройства, выполняя свои задачи и работая совместно, обеспечивают полное решение — от «экстренной помощи» до «профилактики» — для «сердца» современной промышленности.

В условиях растущих требований к промышленной надежности правильное понимание и применение этой комбинированной стратегии защиты — это не только технический выбор, но и инвестиционная мудрость, обеспечивающая непрерывность производства и снижение стоимости жизненного цикла. Когда в следующий раз перед вами встанет задача проектирования критически важной защиты двигателя, спросите себя: построили ли вы для своего «промышленного сердца» такую всестороннюю линию обороны — от барьера против короткого замыкания до плавного пуска?
