Hướng dẫn thực hành mạch tạo xung vuông với NE555P

IC NE555P là một trong những linh kiện điện tử phổ biến, được sử dụng rộng rãi trong các mạch tạo xung vuông. Với khả năng hoạt động ổn định và dễ dàng điều chỉnh, nó thường được ứng dụng trong:

• Bộ tạo xung vuông hoặc sóng răng cưa.

• Tạo tín hiệu PWM.

• Bộ định thời gian và dao động tự động.
  Mạch tạo xung vuông đóng vai trò quan trọng trong các thiết bị hiện đại. Chúng phát tín hiệu đồng hồ, điều khiển ánh sáng LED, và hỗ trợ các hệ thống tự động hóa.

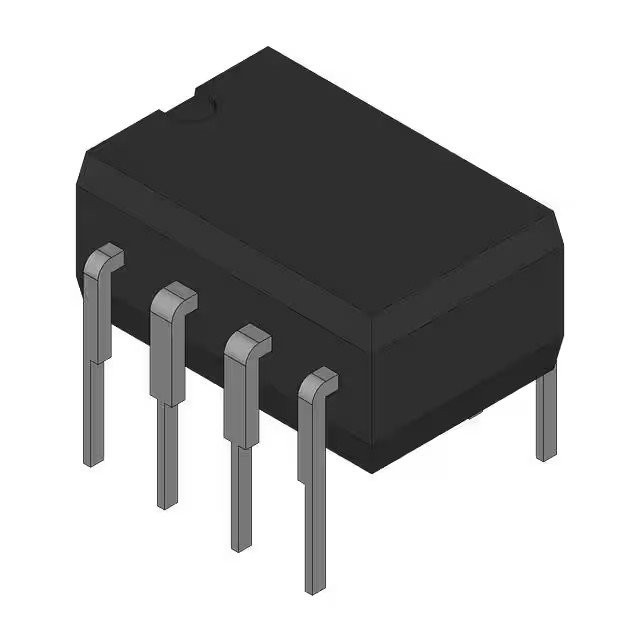

Tổng quan về IC NE555P

Thông số kỹ thuật cơ bản

IC NE555P là một linh kiện điện tử đa năng, được thiết kế để hoạt động ổn định trong nhiều ứng dụng khác nhau. Dưới đây là các thông số kỹ thuật cơ bản của IC này:

Những thông số này giúp NE555P hoạt động hiệu quả trong các mạch điện tử, từ mạch đơn giản đến phức tạp.

Các chế độ hoạt động của NE555P

IC NE555P có thể hoạt động ở ba chế độ chính, mỗi chế độ phù hợp với các ứng dụng khác nhau:

1. Chế độ Monostable (Một ổn định):
   Ở chế độ này, IC hoạt động như một bộ định thời. Khi nhận tín hiệu kích hoạt, nó tạo ra một xung đầu ra có thời gian cố định.

2. Chế độ Astable (Hai ổn định):
   Đây là chế độ phổ biến nhất của NE555P. IC tạo ra chuỗi xung vuông liên tục, với tần số và chu kỳ xung được điều chỉnh bằng điện trở và tụ điện bên ngoài.

3. Chế độ Bistable:
   IC hoạt động như một flip-flop, có hai trạng thái ổn định. Chế độ này thường được sử dụng trong các mạch lưu trữ trạng thái.

Chế độ Astable thường được ứng dụng để tạo xung vuông, trong khi chế độ Monostable phù hợp với các mạch định thời gian.

Ưu điểm và ứng dụng phổ biến của NE555P

IC NE555P nổi bật nhờ các ưu điểm sau:

• Khả năng tạo xung PWM và xung dao động.

• Dễ dàng lắp đặt với dạng DIP-8.

• Hoạt động linh hoạt với nhiều chế độ khác nhau.

Ứng dụng phổ biến của NE555P bao gồm:

• Bộ tạo xung vuông hoặc sóng răng cưa.

• Tạo tín hiệu PWM để điều khiển động cơ hoặc đèn LED.

• Bộ định thời gian trong các thiết bị điện tử.

• Bộ dao động tự động trong các mạch điều khiển.

Nhờ tính linh hoạt và hiệu suất cao, NE555P trở thành lựa chọn hàng đầu trong các dự án điện tử từ cơ bản đến nâng cao.

Nguyên lý hoạt động của mạch tạo xung vuông

Sơ đồ nguyên lý của mạch

Mạch tạo xung vuông với IC NE555P hoạt động dựa trên nguyên lý dao động tự động. Sơ đồ nguyên lý cơ bản của mạch bao gồm các thành phần chính như IC NE555P, điện trở, tụ điện và nguồn điện.

Các chân của IC NE555P trong mạch được kết nối như sau:

• Chân số 1 (GND): nối mase để cấp dòng cho IC.

• Chân số 2 (TRIGGER): nhận tín hiệu kích hoạt.

• Chân số 3 (OUTPUT): xuất tín hiệu xung vuông.

• Chân số 4 (RESET): thiết lập lại trạng thái của IC.

• Chân số 5 (CONTROL VOLTAGE): điều chỉnh mức áp chuẩn.

Vai trò của các thành phần trong mạch

Điện trở và tụ điện

Điện trở và tụ điện đóng vai trò quan trọng trong việc xác định tần số và chu kỳ xung. Điện trở R1, R2 và tụ điện C2 tạo thành một mạng RC, giúp điều chỉnh thời gian nạp và xả của tụ. Điều này ảnh hưởng trực tiếp đến tần số của tín hiệu đầu ra.

IC NE555P

IC NE555P là thành phần chính, chịu trách nhiệm tạo ra tín hiệu xung vuông. Nó hoạt động bằng cách so sánh điện áp trên tụ điện với các ngưỡng bên trong, sau đó điều khiển trạng thái của ngõ ra.

Cách điều chỉnh tần số và chu kỳ xung

Tần số và chu kỳ xung của mạch có thể được điều chỉnh bằng cách thay đổi giá trị của các linh kiện trong mạng RC:

• Thay đổi điện trở R1, R2 để điều chỉnh tần số.

• Thay đổi tụ điện C2 để thay đổi chu kỳ xung.

• Kết hợp thay đổi cả điện trở và tụ điện để đạt được tần số mong muốn.

Tần số của tín hiệu đầu ra được tính bằng công thức:

f = 1.44 / ((R1 + 2*R2) * C2)

Điều này cho phép mạch tạo ra các tín hiệu xung vuông với tần số khác nhau, phù hợp với nhiều ứng dụng thực tế.

Hướng dẫn thực hành lắp ráp mạch tạo xung vuông

Danh sách linh kiện cần thiết

IC NE555P

IC NE555P là thành phần chính trong mạch. Nó chịu trách nhiệm tạo ra tín hiệu xung vuông với tần số và chu kỳ có thể điều chỉnh.

Điện trở, tụ điện, và các linh kiện khác

Để lắp ráp mạch, cần chuẩn bị các linh kiện sau:

• Điện trở R1, R2 (giá trị tùy thuộc vào tần số mong muốn).

• Tụ điện C2 (giúp điều chỉnh chu kỳ xung).

• Transistor BJT.

• IC OP AMP.

• Các linh kiện khác như dây nối, bảng mạch in (PCB), và nguồn điện.

Transistor BJT là linh kiện bán dẫn cơ bản, dễ sử dụng và quen thuộc với nhiều người học điện tử. Trong khi đó, IC OP AMP, hay còn gọi là Khuếch Thuật Toán, tuy ít phổ biến hơn nhưng đóng vai trò quan trọng trong các mạch điện phức tạp.

Các bước lắp ráp mạch

Chuẩn bị linh kiện và dụng cụ

Trước khi bắt đầu, cần kiểm tra và chuẩn bị đầy đủ các linh kiện. Dụng cụ cần thiết bao gồm mỏ hàn, thiếc hàn, kìm cắt dây, và đồng hồ đo điện. Đảm bảo các linh kiện như IC NE555P, điện trở, và tụ điện đều hoạt động tốt.

Lắp ráp theo sơ đồ nguyên lý

Bắt đầu lắp ráp mạch theo sơ đồ nguyên lý đã trình bày. Kết nối các chân của IC NE555P với các linh kiện khác như điện trở và tụ điện. Đảm bảo các mối hàn chắc chắn và không bị chạm chập. Sau khi hoàn thành, kiểm tra lại toàn bộ mạch để đảm bảo không có sai sót.

Kiểm tra và hiệu chỉnh mạch

Cách kiểm tra tín hiệu sóng vuông

Sử dụng máy hiện sóng (oscilloscope) để kiểm tra tín hiệu đầu ra tại chân số 3 của IC NE555P. Tín hiệu đúng sẽ có dạng sóng vuông với tần số ổn định. Nếu không có tín hiệu, kiểm tra lại các kết nối và linh kiện.

Điều chỉnh tần số và biên độ xung

Điều chỉnh tần số bằng cách thay đổi giá trị của điện trở R1, R2 hoặc tụ điện C2. Có thể kết hợp thay đổi cả điện trở và tụ điện để đạt được tần số mong muốn. Phương pháp này giúp mạch tạo ra các tín hiệu phù hợp với nhiều ứng dụng khác nhau.

Lưu ý: Khi điều chỉnh, cần đảm bảo mạch hoạt động ổn định và không gây nhiễu cho các thiết bị khác.

Ứng dụng thực tế của mạch tạo xung vuông

Trong các mạch đồng hồ và đếm thời gian

Mạch tạo xung vuông đóng vai trò quan trọng trong các thiết bị đo thời gian. Nó cung cấp tín hiệu dao động ổn định, giúp duy trì độ chính xác cao trong các hệ thống đồng hồ và đếm thời gian.

Nhờ khả năng tạo tín hiệu chính xác, mạch này thường được sử dụng trong đồng hồ kỹ thuật số, hệ thống báo thức, và các thiết bị đo thời gian tự động.

Trong điều khiển động cơ và tín hiệu xung

Mạch tạo xung vuông hỗ trợ điều khiển động cơ và xử lý tín hiệu xung trong nhiều ứng dụng khác nhau. Một số vai trò chính bao gồm:

• Điều chỉnh tốc độ quay và mô-men xoắn của động cơ.

• Phát tín hiệu đồng bộ và mã hóa dữ liệu trong các hệ thống truyền thông.

• Ứng dụng trong điều chế tín hiệu, như điều chế xung rộng (PWM).

Trong các hệ thống điều khiển động cơ, mạch tạo xung vuông giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng. Nó cũng được sử dụng để điều chỉnh độ sáng của đèn LED hoặc kiểm soát tốc độ quạt trong các thiết bị gia dụng.

Trong các ứng dụng công nghiệp khác

Mạch tạo xung vuông còn được ứng dụng rộng rãi trong các lĩnh vực công nghiệp. Nó hỗ trợ các hệ thống tự động hóa, như điều khiển robot và dây chuyền sản xuất. Ngoài ra, mạch này còn được sử dụng trong các thiết bị kiểm tra và đo lường, giúp đảm bảo độ chính xác và hiệu quả trong quá trình vận hành.

Nhờ tính linh hoạt và khả năng hoạt động ổn định, mạch tạo xung vuông trở thành một phần không thể thiếu trong các ứng dụng công nghiệp hiện đại.

Việc thiết kế và lắp ráp mạch tạo xung vuông với IC NE555P đòi hỏi sự cẩn thận và chính xác. Các bước chính bao gồm:

1. Xác định yêu cầu tần số và dạng xung: Xác định tần số và dạng xung phù hợp với ứng dụng.

2. Lựa chọn linh kiện phù hợp: Chọn IC, điện trở, tụ điện và các linh kiện khác dựa trên yêu cầu thiết kế.

3. Tính toán các giá trị linh kiện: Sử dụng công thức để tính toán giá trị của điện trở và tụ điện.

4. Lắp ráp và kiểm tra: Lắp ráp mạch theo sơ đồ và kiểm tra tín hiệu đầu ra.

Thực hành lắp ráp không chỉ giúp hiểu rõ nguyên lý hoạt động mà còn nâng cao kỹ năng thực tế. Người đọc nên thử nghiệm và sáng tạo thêm để khám phá các ứng dụng mới của mạch tạo xung vuông.

Lời khuyên: Hãy bắt đầu với các thiết kế đơn giản và dần dần thử nghiệm với các cấu hình phức tạp hơn. 🌟

1. IC NE555P có thể hoạt động ở mức điện áp nào?

IC NE555P hoạt động ổn định trong khoảng điện áp từ 4.5V đến 15V. Điều này giúp nó phù hợp với nhiều loại nguồn điện, từ pin nhỏ đến nguồn điện công nghiệp.

2. Làm thế nào để điều chỉnh tần số của mạch tạo xung vuông?

Người dùng có thể thay đổi giá trị của điện trở R1, R2 hoặc tụ điện C2 trong mạch. Công thức tính tần số là:

f = 1.44 / ((R1 + 2*R2) * C2)

3. Mạch tạo xung vuông có thể ứng dụng trong lĩnh vực nào?

Mạch này được sử dụng trong:

• Đồng hồ và hệ thống đếm thời gian.

• Điều khiển động cơ và đèn LED.

• Hệ thống tự động hóa công nghiệp.

4. Tín hiệu xung vuông có đặc điểm gì?

Tín hiệu xung vuông có hai trạng thái: mức cao và mức thấp, với chu kỳ và tần số có thể điều chỉnh. Nó thường được dùng để đồng bộ hóa hoặc điều khiển các thiết bị điện tử.

5. Có cần thiết sử dụng máy hiện sóng để kiểm tra mạch không?

Máy hiện sóng giúp kiểm tra tín hiệu đầu ra chính xác hơn. Tuy nhiên, nếu không có, người dùng có thể sử dụng đèn LED hoặc mạch đo tần số để kiểm tra tín hiệu.

Lưu ý: Sử dụng máy hiện sóng sẽ đảm bảo độ chính xác cao hơn khi kiểm tra tín hiệu.
