Hướng Dẫn Tích Hợp IC ADS1222IPWR Vào Hệ Thống Điều Khiển

IC ADS1222IPWR là một bộ chuyển đổi tín hiệu analog sang digital với độ phân giải 24-bit, mang lại độ chính xác vượt trội. Thiết bị này đóng vai trò quan trọng trong các hệ thống điều khiển hiện đại. Nó giúp cải thiện hiệu suất và đảm bảo độ chính xác cao trong việc đo lường tín hiệu từ các cảm biến.

Điểm Chính

• IC ADS1222IPWR có độ phân giải 24-bit, giúp đo lường tín hiệu với độ chính xác cao, rất quan trọng cho các ứng dụng công nghiệp và y tế.

• Khả năng chống nhiễu mạnh mẽ của IC đảm bảo tín hiệu đầu ra ổn định, ngay cả trong môi trường có nhiều nhiễu điện từ.

• Việc tích hợp IC vào hệ thống điều khiển cần chú ý đến sơ đồ mạch và thiết kế giảm nhiễu để tối ưu hóa hiệu suất.

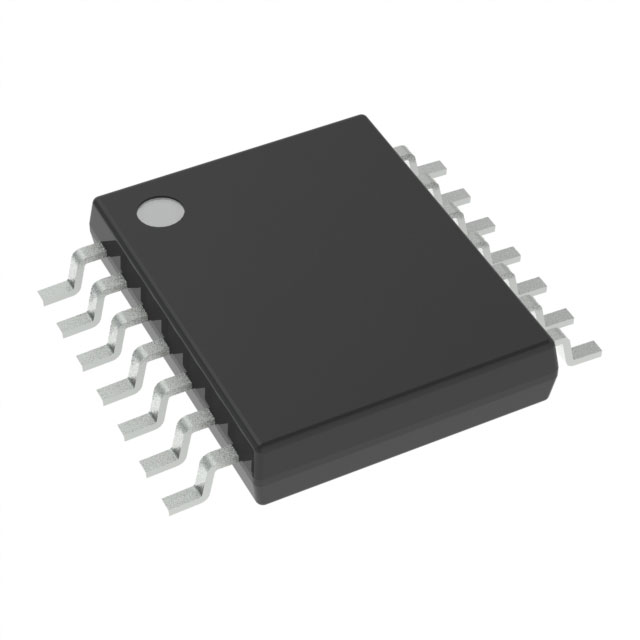

Giới Thiệu Về IC ADS1222IPWR

Đặc điểm nổi bật của IC ADS1222IPWR

IC ADS1222IPWR nổi bật nhờ khả năng chuyển đổi tín hiệu chính xác và hiệu quả. Với độ phân giải 24-bit, thiết bị này cung cấp dữ liệu chi tiết và đáng tin cậy. Kiến trúc Sigma-Delta giúp giảm thiểu nhiễu, đảm bảo chất lượng tín hiệu cao. Dải nhiệt độ hoạt động từ -40°C đến 85°C cho phép IC hoạt động ổn định trong nhiều môi trường khác nhau. Tốc độ lấy mẫu đạt 240 lần mỗi giây, đáp ứng tốt các ứng dụng yêu cầu tốc độ cao. Bảng dưới đây tóm tắt các đặc điểm chính của IC:

Các tính năng chính của IC ADS1222IPWR

ADS1222IPWR được thiết kế với nhiều tính năng vượt trội, giúp nó trở thành lựa chọn lý tưởng cho các hệ thống điều khiển chính xác. Độ phân giải 24-bit cho phép đo lường tín hiệu với độ chính xác cao. Kiến trúc Sigma-Delta giúp giảm thiểu nhiễu và cải thiện độ ổn định tín hiệu. Dải nhiệt độ hoạt động rộng đảm bảo hiệu suất ổn định trong các điều kiện khắc nghiệt. Tốc độ lấy mẫu 240 lần mỗi giây hỗ trợ các ứng dụng yêu cầu xử lý nhanh. Bảng dưới đây liệt kê các tính năng chính:

Lợi ích khi sử dụng IC ADS1222IPWR trong hệ thống điều khiển

Việc tích hợp ADS1222IPWR vào hệ thống điều khiển mang lại nhiều lợi ích đáng kể. Đầu tiên, độ phân giải cao giúp cải thiện độ chính xác trong việc đo lường tín hiệu từ các cảm biến. Điều này đặc biệt quan trọng trong các ứng dụng như đo lường công nghiệp và thiết bị y tế. Thứ hai, khả năng chống nhiễu mạnh mẽ đảm bảo tín hiệu đầu ra ổn định, ngay cả trong môi trường có nhiều nhiễu điện từ. Cuối cùng, thiết kế tiêu thụ năng lượng thấp giúp tiết kiệm năng lượng, phù hợp với các thiết bị chạy bằng pin.

Các Bước Tích Hợp IC ADS1222IPWR Vào Hệ Thống Điều Khiển

Sơ đồ mạch và cách kết nối chân IC ADS1222IPWR

Để tích hợp ADS1222IPWR vào hệ thống, cần thiết kế sơ đồ mạch chính xác. IC này có 16 chân, bao gồm các chân nguồn, đầu vào tín hiệu, và chân giao tiếp. Chân AVDD và DVDD cấp nguồn cho IC, trong khi chân GND nối đất. Đầu vào tín hiệu kết nối qua các chân AINP và AINN, hỗ trợ đo tín hiệu khác biệt. Chân SCLK và DOUT/DRDY dùng để giao tiếp SPI với vi điều khiển.

Dưới đây là sơ đồ kết nối cơ bản:

+-------------------+
| Vi điều khiển     |
|                   |
| SCLK  <---------> SCLK (ADS1222IPWR) |
| MISO  <---------> DOUT/DRDY          |
|                   |
+-------------------+

Các lưu ý khi thiết kế mạch với IC ADS1222IPWR

Khi thiết kế mạch, cần chú ý đến việc giảm nhiễu. Sử dụng tụ lọc gần chân nguồn để ổn định điện áp. Đường tín hiệu nên ngắn và tránh giao cắt với các đường tín hiệu khác. Đầu vào tín hiệu cần sử dụng điện trở kéo để giảm thiểu nhiễu nền. Ngoài ra, cần đảm bảo rằng nguồn cấp nằm trong khoảng 2.7V đến 5.5V để IC hoạt động ổn định.

Hướng dẫn lập trình và giao tiếp với IC ADS1222IPWR

Lập trình giao tiếp với ADS1222IPWR qua giao thức SPI yêu cầu cấu hình đúng các thông số. Đầu tiên, thiết lập tốc độ xung clock phù hợp. Sau đó, gửi lệnh khởi tạo để kích hoạt IC. Dữ liệu từ IC được đọc qua chân DOUT/DRDY. Dưới đây là đoạn mã mẫu:

// Khởi tạo SPI
SPI_Init();

// Gửi lệnh khởi tạo
SPI_SendCommand(INIT_COMMAND);

// Đọc dữ liệu từ IC
uint32_t data = SPI_ReadData();

Việc lập trình cần đảm bảo đồng bộ giữa vi điều khiển và IC để tránh mất dữ liệu.

Các Thông Số Kỹ Thuật Quan Trọng Cần Chú Ý

Điện áp hoạt động và dòng tiêu thụ

IC ADS1222IPWR hoạt động ổn định trong dải điện áp từ 2.7V đến 5.5V. Điều này giúp thiết bị tương thích với nhiều loại nguồn cấp khác nhau, từ pin đến các nguồn điện công nghiệp. Dòng tiêu thụ thấp là một ưu điểm lớn, đặc biệt trong các ứng dụng yêu cầu tiết kiệm năng lượng như thiết bị IoT hoặc hệ thống chạy bằng pin. Việc sử dụng nguồn điện phù hợp không chỉ đảm bảo hiệu suất tối ưu mà còn kéo dài tuổi thọ của hệ thống.

Độ phân giải và tốc độ chuyển đổi

Độ phân giải 24-bit của ADS1222IPWR mang lại khả năng đo lường tín hiệu với độ chính xác cao. Tốc độ chuyển đổi đạt 240 mẫu/giây, đáp ứng tốt các yêu cầu của hệ thống điều khiển hiện đại. Kiến trúc Sigma-Delta giúp giảm thiểu nhiễu và cải thiện chất lượng tín hiệu. Bảng dưới đây tóm tắt các thông số kỹ thuật quan trọng:

Những thông số này cho thấy IC ADS1222IPWR phù hợp với các ứng dụng yêu cầu độ chính xác và tốc độ cao.

Khả năng chống nhiễu và độ ổn định tín hiệu

ADS1222IPWR được thiết kế với khả năng chống nhiễu vượt trội. Kiến trúc Sigma-Delta và các đầu vào khác biệt giúp giảm thiểu tác động của nhiễu điện từ. Điều này đảm bảo tín hiệu đầu ra ổn định, ngay cả trong môi trường công nghiệp có nhiều nguồn nhiễu. Độ ổn định tín hiệu cao giúp thiết bị hoạt động hiệu quả trong các ứng dụng như đo lường công nghiệp và thiết bị y tế.

Ứng Dụng Thực Tế Của IC ADS1222IPWR Trong Hệ Thống Điều Khiển

Ứng dụng trong các hệ thống đo lường công nghiệp

IC ADS1222IPWR đóng vai trò quan trọng trong các hệ thống đo lường công nghiệp. Nó thường được sử dụng để thu thập dữ liệu từ các cảm biến như cảm biến nhiệt độ, áp suất, và lưu lượng. Độ phân giải 24-bit của IC giúp đo lường chính xác các tín hiệu nhỏ, đảm bảo dữ liệu đầu ra đáng tin cậy. Trong các nhà máy sản xuất, IC này hỗ trợ kiểm soát quy trình bằng cách cung cấp thông tin chính xác từ các cảm biến. Điều này giúp tối ưu hóa hiệu suất và giảm thiểu sai sót trong sản xuất.

Ứng dụng trong thiết bị y tế và cảm biến

Trong lĩnh vực y tế, ADS1222IPWR được sử dụng để thu thập tín hiệu từ các thiết bị như máy đo ECG hoặc EEG. Độ chính xác cao và khả năng chống nhiễu của IC đảm bảo tín hiệu y tế được ghi lại một cách rõ ràng và ổn định. Các thiết bị cảm biến y tế, như cảm biến đo nhịp tim hoặc cảm biến đo nồng độ oxy, cũng tận dụng IC này để chuyển đổi tín hiệu tương tự thành tín hiệu số. Điều này giúp các thiết bị y tế hoạt động hiệu quả hơn, hỗ trợ bác sĩ trong việc chẩn đoán và theo dõi bệnh nhân.

Ứng dụng trong các hệ thống IoT và tự động hóa

IC ADS1222IPWR là một thành phần quan trọng trong các hệ thống IoT và tự động hóa. Nó thực hiện chức năng chuyển đổi tín hiệu tương tự từ các cảm biến thành tín hiệu số. Dữ liệu số này sau đó được xử lý và phân tích dễ dàng hơn bởi các bộ vi điều khiển hoặc hệ thống máy tính. IC này giúp các hệ thống IoT thu thập dữ liệu chính xác từ môi trường, từ đó cải thiện khả năng tự động hóa và ra quyết định. Các ứng dụng phổ biến bao gồm giám sát môi trường, quản lý năng lượng, và điều khiển thiết bị thông minh.

Việc tích hợp ADS1222IPWR vào hệ thống điều khiển đòi hỏi sự chú ý đến sơ đồ mạch, thiết kế giảm nhiễu, và lập trình giao tiếp SPI. Các thông số kỹ thuật như độ phân giải 24-bit và khả năng chống nhiễu giúp tối ưu hóa hiệu suất. IC này mang lại độ chính xác cao, phù hợp với các ứng dụng công nghiệp, y tế, và IoT. Người đọc nên áp dụng IC này vào các dự án thực tế để nâng cao hiệu quả hệ thống.

IC ADS1222IPWR có phù hợp với các ứng dụng chạy bằng pin không?

Có. IC ADS1222IPWR tiêu thụ năng lượng thấp, rất phù hợp cho các thiết bị chạy bằng pin như hệ thống IoT hoặc cảm biến di động.

Làm thế nào để giảm nhiễu khi sử dụng IC ADS1222IPWR?

Sử dụng tụ lọc gần chân nguồn, thiết kế đường tín hiệu ngắn, và tránh giao cắt với các đường tín hiệu khác. Điều này giúp giảm thiểu nhiễu hiệu quả.

IC ADS1222IPWR có hỗ trợ giao tiếp với vi điều khiển không?

Có. IC ADS1222IPWR hỗ trợ giao tiếp qua giao thức SPI, cho phép kết nối dễ dàng với các vi điều khiển phổ biến trong hệ thống điều khiển.
