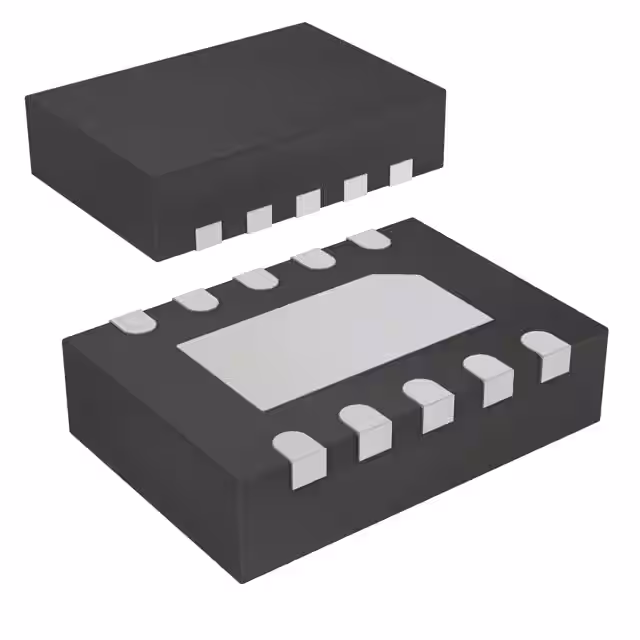

Comment installer le MAX17502FATB+T dans un système d'alimentation

Le MAX17502FATB+T est un régulateur de tension conçu pour offrir une conversion d'énergie efficace et fiable. Il prend en charge une plage de tension d'entrée de 4,5V à 60V et fournit une sortie fixe de 5V avec un courant maximal de 1A. Grâce à sa fréquence de commutation de 600kHz et à son récupérateur synchrone, il garantit une performance optimale dans des environnements exigeants. Sa capacité à fonctionner entre -40°C et 125°C le rend idéal pour les applications automobiles et industrielles.

Ce régulateur s’intègre parfaitement dans les systèmes nécessitant une régulation de tension stable et une efficacité énergétique élevée.

Points Clés

• Le MAX17502FATB+T accepte une tension d'entrée de 4,5V à 60V. Il fournit une sortie stable de 5V, parfaite pour les circuits fragiles.

• Avant de l'installer, préparez les outils comme un multimètre. Vérifiez aussi les composants pour éviter les problèmes.

• Suivez bien le schéma de connexion pour une alimentation stable. Cela aide aussi à éviter les erreurs.

• Testez le régulateur avec différentes charges pour vérifier la stabilité. Assurez-vous aussi qu'il ne chauffe pas trop.

• Faites des vérifications régulières et notez les résultats des tests. Cela prolonge la durée de vie et évite les pannes.

Comprendre le MAX17502FATB+T

Caractéristiques principales

Plage de tension d'entrée et de sortie

Le MAX17502FATB+T prend en charge une plage de tension d'entrée impressionnante, allant de 4,5V à 60V. Cette flexibilité permet son utilisation dans divers systèmes nécessitant une alimentation stable. La tension de sortie fixe de 5V garantit une alimentation fiable pour les composants électroniques sensibles. Cette caractéristique est essentielle pour les applications où la précision de la tension est cruciale.

Efficacité énergétique et fréquence de commutation

Avec une efficacité énergétique élevée, le MAX17502FATB+T réduit les pertes d'énergie et améliore la performance globale du système. Sa fréquence de commutation de 600kHz permet une conversion rapide et efficace, tout en minimisant les interférences électromagnétiques. Ces propriétés en font un choix idéal pour les environnements exigeants.

Applications dans les systèmes automobiles

Régulation de tension pour les circuits critiques

Dans les véhicules modernes, le MAX17502FATB+T joue un rôle clé en régulant la tension pour les circuits critiques. Il alimente des systèmes tels que la direction assistée électrique et les unités de contrôle moteur, garantissant leur fonctionnement optimal.

Résistance aux fluctuations de tension

Les systèmes automobiles sont souvent soumis à des fluctuations de tension importantes. Le MAX17502FATB+T offre une stabilité exceptionnelle, même dans ces conditions difficiles. Cela protège les composants électroniques sensibles et prolonge leur durée de vie.

Spécifications techniques essentielles

Température de fonctionnement

Le MAX17502FATB+T fonctionne dans une plage de température étendue, de -40°C à 125°C. Cette caractéristique le rend adapté aux environnements extrêmes, tels que les moteurs de véhicules ou les équipements industriels.

Capacité de gestion des charges élevées

Ce régulateur peut gérer des charges élevées tout en maintenant une performance stable. Sa conception robuste garantit une alimentation fiable, même dans des applications exigeantes.

Étapes pour installer le MAX17502FATB+T

Préparation avant l'installation

Outils nécessaires (multimètre, câblage, etc.)

Avant de commencer, il est essentiel de rassembler les outils nécessaires. Un multimètre est indispensable pour mesurer les tensions et vérifier les connexions. Des câbles adaptés, des connecteurs et un fer à souder peuvent également être requis. Ces outils garantissent une installation précise et sécurisée.

Vérification des composants (MAX17502FATB+T, dissipateurs thermiques)

Inspecter tous les composants avant l'installation. Vérifier que le MAX17502FATB+T est en bon état et compatible avec le circuit. Si le système génère beaucoup de chaleur, prévoir des dissipateurs thermiques pour éviter une surchauffe. Cette étape prévient les défaillances potentielles.

Connexion des broches

Identification des broches du MAX17502FATB+T

Identifier clairement les broches du MAX17502FATB+T en consultant la fiche technique. Les broches d'entrée, de sortie et de masse doivent être repérées avec précision. Une identification correcte réduit les risques d'erreurs lors de la connexion.

Connexion au circuit d'alimentation selon le schéma recommandé

Suivre le schéma recommandé pour connecter le MAX17502FATB+T au circuit d'alimentation. Relier la broche d'entrée à la source d'alimentation et la broche de sortie à la charge. Connecter la broche de masse au point de référence du circuit. Une connexion correcte garantit une alimentation stable.

Vérification des tensions

Mesure des tensions d'entrée et de sortie

Utiliser un multimètre pour mesurer les tensions d'entrée et de sortie après la connexion. La tension d'entrée doit se situer dans la plage de 4,5V à 60V, tandis que la sortie doit fournir 5V. Cette vérification assure que le régulateur fonctionne correctement.

Ajustement pour garantir la stabilité

Si les tensions mesurées ne sont pas conformes, ajuster les paramètres du circuit. Vérifier les connexions et s'assurer que tous les composants fonctionnent comme prévu. Une tension stable est essentielle pour protéger les appareils connectés.

Tests finaux

Simulation de charge pour vérifier la performance

Une fois les connexions établies, il est crucial de tester la performance du MAX17502FATB+T sous différentes charges. Pour cela, utiliser une charge électronique ou des résistances de puissance pour simuler les conditions réelles. Commencer par une charge faible et augmenter progressivement jusqu'à la capacité maximale de 1A. Pendant chaque étape, mesurer la tension de sortie avec un multimètre. La tension doit rester stable à 5V, même lorsque la charge varie.

Observer également la température du régulateur pendant le test. Si le composant chauffe excessivement, vérifier l'installation des dissipateurs thermiques. Une simulation de charge bien réalisée garantit que le régulateur fonctionne correctement dans des conditions normales et extrêmes.

💡 Astuce : Documenter les résultats des tests pour référence future. Cela peut aider à diagnostiquer des problèmes potentiels dans le système.

Inspection visuelle des connexions

Avant de finaliser l'installation, effectuer une inspection visuelle minutieuse des connexions. Vérifier que chaque broche du MAX17502FATB+T est correctement connectée selon le schéma recommandé. S'assurer qu'aucun fil ne présente de court-circuit ou de connexion lâche.

Examiner également les soudures pour détecter des défauts tels que des soudures froides ou des ponts de soudure. Une inspection visuelle approfondie réduit les risques de défaillance du système après l'installation.

⚠️ Attention : Ne jamais alimenter le circuit si des défauts sont détectés. Corriger immédiatement les problèmes identifiés pour éviter d'endommager le régulateur ou les composants connectés.

Ces tests finaux assurent que le MAX17502FATB+T est prêt à fournir une alimentation stable et fiable dans le système.

Précautions et meilleures pratiques

Erreurs courantes à éviter

Mauvaise configuration des broches

Une configuration incorrecte des broches peut entraîner des dysfonctionnements ou des dommages au système. Pour éviter cela :

• Vérifiez les connexions avec un multimètre ou un oscilloscope.

• Consultez le manuel d’utilisation et la fiche technique du MAX17502FATB+T pour identifier correctement les broches.

• Testez le circuit d’interface séparément avant de l’intégrer au système principal.

• Connectez chaque broche au composant approprié en suivant le schéma recommandé.

Ces étapes garantissent une configuration précise et réduisent les risques d’erreurs.

Utilisation de composants non compatibles

L’utilisation de composants incompatibles peut compromettre la performance du régulateur. Pour éviter cela :

• Vérifiez que tous les composants respectent les spécifications techniques du MAX17502FATB+T.

• Simulez les conditions de fonctionnement avec des dispositifs de test avant l’installation finale.

• Assurez-vous que les dissipateurs thermiques et les câbles utilisés supportent les charges prévues.

Une sélection rigoureuse des composants améliore la fiabilité du système.

Normes de sécurité

Protection contre les surtensions

Les surtensions peuvent endommager le régulateur et les appareils connectés. Pour protéger le système :

• Installez des dispositifs de protection comme des varistances ou des diodes TVS.

• Surveillez régulièrement les fluctuations de tension avec un multimètre.

• Configurez des fusibles adaptés pour couper l’alimentation en cas de surcharge.

Ces mesures protègent efficacement le MAX17502FATB+T contre les surtensions.

Respect des limites de température

Une température excessive peut réduire la durée de vie du régulateur. Pour éviter cela :

• Utilisez des dissipateurs thermiques pour dissiper la chaleur générée.

• Placez le régulateur dans un environnement bien ventilé.

• Surveillez la température pendant les tests de charge pour détecter toute surchauffe.

Maintenir le régulateur dans sa plage de température de fonctionnement garantit sa durabilité.

Conseils pour une installation durable

Utilisation de dissipateurs thermiques

Les dissipateurs thermiques jouent un rôle crucial dans la gestion de la chaleur. Pour une installation optimale :

• Sélectionnez un dissipateur adapté à la puissance thermique générée par le MAX17502FATB+T.

• Fixez-le solidement au régulateur avec une pâte thermique pour améliorer la conductivité.

• Vérifiez régulièrement son état pour détecter tout signe d’usure ou de défaillance.

Une gestion thermique efficace prolonge la durée de vie du système.

Maintenance régulière du système

Une maintenance préventive garantit un fonctionnement fiable à long terme. Voici quelques conseils :

1. Planifiez des contrôles réguliers pour vérifier l’état des connexions et des composants.

2. Mettez à jour les logiciels et les firmwares pour bénéficier des dernières améliorations.

3. Formez les techniciens à identifier les signes de défaillance potentielle.

4. Documentez toutes les interventions pour suivre l’historique de maintenance.

Ces pratiques assurent une performance optimale et réduisent les risques de panne.

Installer correctement le MAX17502FATB+T garantit une alimentation stable et fiable dans les systèmes. Ce guide a détaillé chaque étape, de la préparation initiale aux tests finaux, pour assurer une mise en œuvre réussie. Respecter les précautions est essentiel pour éviter des problèmes tels que des pannes prématurées, des coûts de maintenance élevés ou des risques pour la sécurité des opérateurs. Une installation soignée prolonge la durabilité du système et réduit les temps d'arrêt imprévus.

Suivre ce guide permet d’optimiser les performances du MAX17502FATB+T tout en assurant la sécurité et la longévité du système.

Comment savoir si le MAX17502FATB+T est compatible avec mon système ?

Vérifiez les spécifications de votre système, notamment la plage de tension d'entrée et de sortie, ainsi que les exigences en courant. Comparez-les avec les caractéristiques du MAX17502FATB+T. Consultez la fiche technique pour confirmer la compatibilité.

Quels outils sont indispensables pour l'installation ?

Un multimètre est essentiel pour mesurer les tensions. Un fer à souder, des câbles adaptés et des connecteurs sont également nécessaires. Ces outils garantissent des connexions précises et sécurisées.

Que faire si la tension de sortie n'est pas stable ?

Vérifiez les connexions et assurez-vous que les broches sont correctement configurées. Inspectez les composants pour détecter des défauts. Ajustez les paramètres du circuit si nécessaire. Une tension stable est cruciale pour protéger les appareils connectés.

Le MAX17502FATB+T nécessite-t-il un dissipateur thermique ?

Un dissipateur thermique est recommandé si le régulateur fonctionne dans des conditions de charge élevée ou à des températures ambiantes élevées. Il aide à dissiper la chaleur et à prévenir la surchauffe.

Comment tester la performance après l'installation ?

Simulez une charge en utilisant une résistance ou une charge électronique. Mesurez la tension de sortie avec un multimètre. Vérifiez que la tension reste stable à 5V, même lorsque la charge varie. Documentez les résultats pour référence future.

💡 Astuce : Effectuez des tests réguliers pour garantir une performance optimale.
