JANS1N5822US:Guia Completo para Escolher Diodos em Telecomunicações

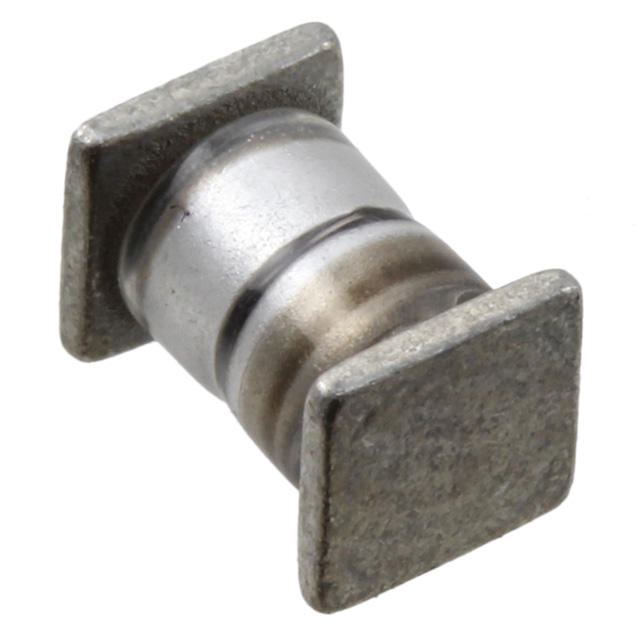

Escolher o diodo certo para telecomunicações é crucial. Diodos desempenham um papel vital em diversas aplicações, controlando o fluxo de corrente elétrica. Eles garantem que a eletricidade flua no sentido correto, evitando danos aos componentes. A tensão elétrica é um fator importante na seleção de diodos. A queda de tensão, que ocorre quando a corrente elétrica passa por um diodo, pode afetar a eficiência do sistema. Diodos de silício, por exemplo, apresentam uma queda de tensão de aproximadamente 0.7V. Já os de germânio, cerca de 0.3V. A potência dissipada durante esse processo também deve ser considerada. O JANS1N5822US, da Microchip Technology, é um exemplo de diodo eficiente para telecomunicações, conhecido por sua baixa queda de tensão e alta confiabilidade.

O que é um Diodo e sua Importância em Telecomunicações

Definição de Diodo

Um Diodo é um componente eletrônico que permite a passagem da corrente elétrica em apenas um sentido. Ele atua como uma válvula unidirecional, essencial para controlar o fluxo de corrente em circuitos elétricos. Este componente é composto por dois terminais: o ânodo e o cátodo. Quando a corrente flui do ânodo para o cátodo, o Diodo conduz eletricidade. Caso contrário, ele bloqueia a passagem da corrente. Essa característica torna o Diodo vital em diversas aplicações, como retificação de corrente alternada em contínua.

Função dos Diodos em Sistemas de Telecomunicações

Nos sistemas de telecomunicações, os Diodes desempenham papéis cruciais. Eles garantem que a corrente flua corretamente, protegendo os circuitos de danos. A Microchip Technology oferece o JANS1N5822US, um componente altamente eficiente para essas aplicações. Este Diodo é conhecido por sua baixa queda de tensão e alta confiabilidade, características essenciais para manter a integridade dos sinais em telecomunicações.

Os Diodes também atuam como retificadores, convertendo corrente alternada em contínua. Essa função é vital para alimentar dispositivos de telecomunicações que operam com corrente contínua. Além disso, eles dissipam potência durante o processo, evitando sobrecargas e garantindo a segurança dos equipamentos.

A importância dos Diodes vai além de suas funções básicas. Eles são fundamentais em aplicações como telas LED e sistemas de comunicação por fibra óptica. Em tais sistemas, a escolha do componente correto, como o JANS1N5822US, é crucial para garantir desempenho e eficiência.

Critérios para Escolher Diodos

Escolher o diodo certo para telecomunicações envolve considerar diversos critérios técnicos. A seguir, são apresentados os principais fatores que devem ser avaliados ao selecionar um diodo para aplicações em telecomunicações.

Potência Máxima

A potência máxima que um diodo pode suportar é um dos critérios mais importantes na escolha de um componente para telecomunicações. Diodos de alta potência são essenciais em aplicações que exigem maior capacidade de condução de corrente. Eles devem ser tratados de forma diferente durante os testes em comparação com diodos de baixa potência. A potência dissipada pelo diodo durante a operação pode afetar a eficiência do sistema. Portanto, é crucial garantir que o diodo escolhido possa lidar com a potência necessária sem comprometer o desempenho.

Velocidade de Chaveamento

A velocidade de chaveamento de um diodo é fundamental em sistemas de telecomunicações, onde a rapidez na resposta do componente pode impactar diretamente a qualidade do sinal. Diodos Schottky, como o JANS1N5822US da Microchip Technology, são conhecidos por sua rápida atuação e baixa corrente de fuga. Eles são ideais para aplicações que exigem alta velocidade de chaveamento. A escolha de um diodo com velocidade de chaveamento adequada garante que o sistema opere de forma eficiente, minimizando atrasos e perdas de sinal.

Tensão Reversa

A tensão reversa que um diodo pode suportar é outro fator crítico na seleção de componentes para telecomunicações. Diodos de silício apresentam uma queda de tensão de aproximadamente 0.7V, enquanto os de germânio têm cerca de 0.3V. A tensão reversa máxima deve ser suficiente para evitar a quebra do diodo sob condições de operação normais. Em circuitos complexos, como pontes retificadoras, a tensão reversa desempenha um papel vital na proteção do sistema contra picos de tensão. Escolher um diodo com a tensão reversa correta é essencial para garantir a longevidade e a confiabilidade do sistema.

Tipos de Diodos e suas Aplicações em Telecomunicações

Diodo Retificador

O Diodo Retificador é um componente essencial em sistemas eletrônicos, especialmente em telecomunicações. Ele converte corrente alternada em corrente contínua, permitindo que dispositivos funcionem de maneira eficiente. Este componente eletrônico é amplamente utilizado em fontes de alimentação, onde a tensão elétrica alternada precisa ser convertida para alimentar circuitos de corrente contínua. A Função principal do Diodo Retificador é permitir que apenas o ciclo positivo da corrente passe, bloqueando o ciclo negativo. Isto garante que a corrente flua em uma única direção, protegendo os circuitos de danos potenciais.

Diodo Zener

O Diodo Zener desempenha um papel crucial na regulação de tensão em sistemas de telecomunicações. Este componente permite que a corrente flua em ambas as direções quando a tensão elétrica atinge um valor específico, conhecido como tensão elétrica reversa máxima. Isto é particularmente útil para proteger circuitos contra picos de tensão. Em aplicações de telecomunicações, o Diodo Zener mantém a tensão estável, garantindo que os dispositivos operem dentro de parâmetros seguros. Este tipo de diodo é frequentemente utilizado em reguladores de tensão e circuitos de proteção.

Diodo Schottky

O Diodo Schottky, como o JANS1N5822US da Microchip Technology, é conhecido por sua rápida velocidade de chaveamento e baixa queda de tensão. Este componente é ideal para aplicações que exigem alta eficiência e resposta rápida, como em sistemas de telecomunicações. Este tipo de diodo reduz a perda de energia, aumentando a eficiência dos circuitos. A Função do Diodo Schottky é permitir que a corrente flua rapidamente, minimizando atrasos e garantindo a integridade do sinal. Este componente é amplamente utilizado em fontes de alimentação e circuitos de alta frequência, onde a eficiência é crucial.

Diodo de Varicap

O Diodo de Varicap é um componente essencial em sistemas de telecomunicações, especialmente quando se trata de sintonização de frequências. Este Diodo é projetado para funcionar como um capacitor variável, cuja capacitância muda com a aplicação de uma tensão reversa. Essa característica torna o Diodo de Varicap ideal para ajustar frequências em circuitos de rádio e televisão.

Em sistemas de telecomunicações, a capacidade de ajustar frequências é crucial. O Diodo de Varicap permite que os dispositivos sintonizem diferentes canais ou frequências sem a necessidade de componentes mecânicos. Isso resulta em um design mais compacto e eficiente.

Características principais do Diodo de Varicap:

• Capacitância Variável: A capacitância do Diodo muda com a tensão aplicada, permitindo ajustes precisos de frequência.

• Alta Estabilidade: Ele oferece estabilidade em diferentes condições de operação, essencial para manter a integridade do sinal.

• Baixa Corrente de Fuga: Minimiza perdas de corrente, garantindo eficiência no sistema.

O Diodo de Varicap é amplamente utilizado em receptores de rádio, onde ele ajusta a frequência de ressonância dos circuitos sintonizados. Em televisores, ele ajuda na sintonização automática de canais. Além disso, em sistemas de comunicação por satélite, o Diodo de Varicap desempenha um papel vital na modulação de frequência.

A escolha do Diodo de Varicap adequado, como o JANS1N5822US da Microchip Technology, é crucial para garantir que os sistemas de telecomunicações operem de forma eficiente. Este componente oferece alta confiabilidade e desempenho, características essenciais para aplicações críticas.

Em resumo, o Diodo de Varicap é um componente versátil que desempenha um papel vital na sintonização de frequências em sistemas de telecomunicações. Sua capacidade de ajustar frequências de forma precisa e eficiente torna-o indispensável em diversas aplicações, desde rádios até sistemas de comunicação por satélite.

Dicas Práticas para Testar e Verificar Diodos

Métodos de Teste

Testar um Diodo é essencial para garantir que ele funcione corretamente em um circuito. Existem métodos simples e eficazes para verificar a integridade deste componente. Um dos métodos mais comuns é o uso de um multímetro. Este dispositivo mede a corrente e a tensão, ajudando a identificar se o Diodo está conduzindo corretamente.

1. Teste de Continuidade: Configure o multímetro na função de teste de diodo. Conecte a ponta vermelha ao ânodo e a preta ao cátodo. O multímetro deve mostrar uma queda de tensão típica de um Diodo em bom estado. Invertendo as pontas, o multímetro deve indicar "OL" (over limit), confirmando que o Diodo bloqueia a corrente reversa.

2. Teste de Tensão Reversa: Para verificar a tensão reversa, aplique uma tensão controlada no Diodo e meça a resposta. Este teste assegura que o componente suporta a tensão reversa especificada sem falhas.

3. Teste de Capacitância: No caso de Diodos Varicap, é importante medir a capacitância. Aplique uma tensão reversa variável e observe as mudanças na capacitância. Este método garante que o Diodo Varicap funcione corretamente em aplicações de telecomunicações.

Ferramentas Necessárias

Para realizar testes eficazes em Diodos, algumas ferramentas são indispensáveis:

• Multímetro Digital: Essencial para medir tensão, corrente e resistência. Ele é a ferramenta principal para testar a continuidade e a tensão reversa de um Diodo.

• Fonte de Alimentação Variável: Útil para aplicar tensões controladas durante os testes de tensão reversa e capacitância, especialmente em Diodos Varicap.

• Osciloscópio: Embora não seja sempre necessário, ele pode ser útil para observar a resposta do Diodo em circuitos de alta frequência, como em aplicações de telecomunicações.

• Pinças de Teste: Facilitam a conexão do multímetro ou osciloscópio aos terminais do Diodo, garantindo medições precisas.

O JANS1N5822US da Microchip Technology é um exemplo de Diodo que pode ser testado usando esses métodos. Este componente é amplamente utilizado em telecomunicações devido à sua rápida velocidade de chaveamento e baixa queda de tensão. Saber como testar um diodo corretamente assegura que ele funcione de maneira eficiente e confiável em qualquer aplicação.

Escolher o diodo correto para telecomunicações requer atenção a critérios essenciais como potência máxima, velocidade de chaveamento e tensão reversa. Esses fatores garantem eficiência e confiabilidade nos sistemas. Testes adequados, como o uso de multímetros para verificar continuidade e tensão reversa, são fundamentais para assegurar o funcionamento ideal dos diodos. A escolha de componentes como o JANS1N5822US da Microchip Technology, com suas características de baixa queda de tensão e alta confiabilidade, destaca-se como uma solução eficaz. A seleção cuidadosa e a verificação rigorosa dos diodos são cruciais para o sucesso em aplicações de telecomunicações.
