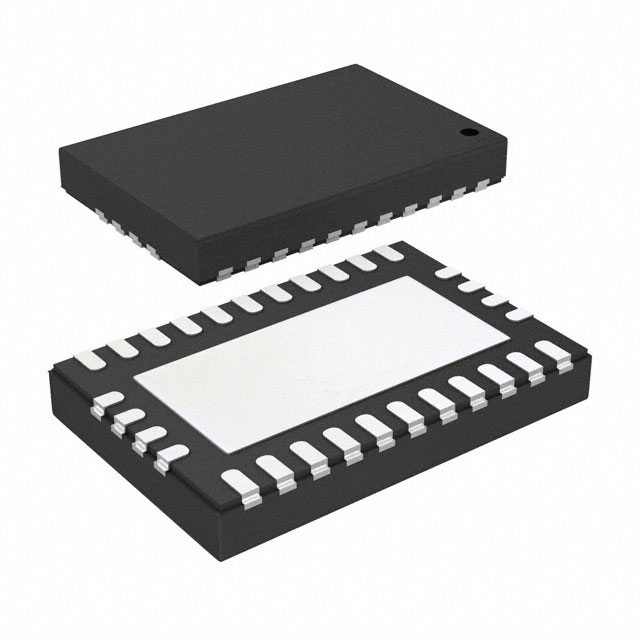

LM73606QRNPRQ1 ti Микросхема понижающего импульсного регулятора для авто: простое руководство

LM73606QRNPRQ1 — это высокоэффективный синхронный понижающий DC/DC преобразователь, разработанный для автомобильных систем. Он поддерживает широкий диапазон входного напряжения от 3,5 В до 36 В и обеспечивает выходной ток до 6 А. Благодаря сертификации AEC-Q100, устройство идеально подходит для использования в автомобильной электронике, включая системы помощи водителю и распределения питания.

Использование LM73606QRNPRQ1 в автомобильных системах обеспечивает множество преимуществ. Среди них — высокая энергоэффективность, встроенные функции защиты и компактность, что упрощает интеграцию. Мы имеем в наличии и заранее подготовили собственные запасы для TI, чтобы удовлетворить потребности клиентов.

Основные Выводы

• LM73606QRNPRQ1 поддерживает широкий диапазон входного напряжения от 3,5 В до 36 В, что делает его универсальным для различных автомобильных систем.

• Высокая энергоэффективность устройства снижает энергопотребление, что увеличивает срок службы аккумулятора и снижает эксплуатационные расходы.

• Встроенные функции защиты, такие как защита от перенапряжения и перегрева, обеспечивают надежность и долговечность работы в сложных условиях эксплуатации.

• Компактный дизайн LM73606QRNPRQ1 упрощает интеграцию в ограниченные пространства современных автомобилей.

• Соответствие стандартам AEC-Q100 гарантирует, что устройство будет работать стабильно в условиях вибрации и экстремальных температур.

• Правильный выбор и размещение внешних компонентов, таких как конденсаторы и индуктивности, критически важны для максимальной производительности устройства.

• Тщательное тестирование после установки помогает выявить возможные ошибки и гарантирует надежную работу системы.

Основные характеристики LM73606QRNPRQ1

Диапазон входного и выходного напряжения

LM73606QRNPRQ1 поддерживает широкий диапазон входного напряжения от 3,5 В до 36 В. Это делает устройство универсальным для различных автомобильных систем, включая питание микроконтроллеров и светодиодных систем. Выходное напряжение можно точно настроить в зависимости от требований конкретного применения. Такая гибкость позволяет использовать преобразователь в сложных условиях эксплуатации, где стабильность напряжения играет ключевую роль.

Эффективность преобразования энергии

Высокая эффективность преобразования энергии — одно из главных преимуществ LM73606QRNPRQ1. Устройство минимизирует потери энергии благодаря синхронной архитектуре и автоматическому снижению частоты на малых нагрузках. Это особенно важно для автомобильных систем, где энергоэффективность напрямую влияет на общую производительность и долговечность. Кроме того, низкий уровень тепловыделения упрощает управление тепловыми характеристиками устройства.

Встроенные функции защиты

LM73606QRNPRQ1 оснащен рядом встроенных функций защиты, которые обеспечивают надежность и безопасность работы устройства в любых условиях.

Защита от перенапряжения

Устройство автоматически контролирует входное напряжение и предотвращает повреждения, вызванные его превышением. Эта функция особенно важна для автомобильных систем, где скачки напряжения могут возникать из-за нестабильности источников питания.

Защита от перегрева

Встроенная защита от перегрева отключает устройство при достижении критической температуры. Это предотвращает повреждение компонентов и обеспечивает долговечность работы. Такая функция делает LM73606QRNPRQ1 надежным выбором для применения в условиях повышенных температур, характерных для автомобильной электроники.

Компактность и удобство интеграции

LM73606QRNPRQ1 отличается компактным дизайном, который упрощает процесс интеграции в автомобильные системы. Устройство имеет небольшие размеры, что позволяет экономить пространство на печатной плате. Это особенно важно для современных автомобилей, где каждая деталь должна быть максимально оптимизирована для размещения в ограниченном пространстве.

Процесс установки устройства становится проще благодаря минимальному количеству необходимых внешних компонентов. Разъемная конструкция преобразователя способствует удобной компоновке печатной платы. Это обеспечивает оптимальную электромагнитную совместимость (ЭМС) и улучшенные тепловые характеристики. Инженеры могут легко интегрировать LM73606QRNPRQ1 в существующие схемы, не сталкиваясь с проблемами совместимости.

Дополнительные функции, такие как настраиваемая частота переключения и возможность синхронизации с внешним тактом, делают устройство гибким для различных применений. Эти особенности позволяют адаптировать преобразователь под конкретные требования системы, сохраняя при этом его компактность и эффективность.

"Компактность устройства и его продуманная конструкция делают LM73606QRNPRQ1 идеальным выбором для автомобильной электроники, где важны надежность и экономия пространства."

Преимущества использования LM73606QRNPRQ1 в автомобильных системах

Надежность в условиях автомобильной эксплуатации

LM73606QRNPRQ1 демонстрирует высокую надежность в автомобильных системах благодаря своей сертификации AEC-Q100. Это подтверждает соответствие устройства строгим требованиям автомобильной промышленности. Преобразователь стабильно работает в условиях вибрации, экстремальных температур и скачков напряжения. Его встроенные функции защиты, такие как защита от перегрева и перенапряжения, обеспечивают безопасность и долговечность. Эти качества делают устройство идеальным выбором для применения в сложных условиях эксплуатации, характерных для автомобилей.

Энергоэффективность и снижение энергопотребления

Высокая энергоэффективность LM73606QRNPRQ1 помогает снизить энергопотребление автомобильных систем. Синхронная архитектура преобразователя минимизирует потери энергии, что особенно важно для современных автомобилей с большим количеством электронных компонентов. Устройство автоматически снижает частоту переключения при малых нагрузках, что дополнительно уменьшает энергопотребление. Это позволяет увеличить срок службы аккумулятора и снизить общие эксплуатационные расходы. Низкий уровень тепловыделения упрощает управление тепловыми характеристиками и способствует повышению общей эффективности системы.

Соответствие стандартам автомобильной электроники

LM73606QRNPRQ1 полностью соответствует стандартам автомобильной электроники, включая требования к электромагнитной совместимости (ЭМС). Устройство обеспечивает стабильную работу даже в условиях сильных электромагнитных помех, что критически важно для автомобильных систем. Компактный дизайн и гибкость настройки параметров делают преобразователь совместимым с различными схемами и приложениями. Это позволяет инженерам легко интегрировать устройство в существующие системы, соблюдая все нормативные требования.

"Соответствие стандартам и высокая энергоэффективность делают LM73606QRNPRQ1 надежным решением для автомобильной электроники, обеспечивая стабильность и долговечность работы."

Устойчивость к внешним помехам

LM73606QRNPRQ1 демонстрирует высокую устойчивость к внешним электромагнитным помехам, что делает его надежным выбором для автомобильных систем. Электромагнитные помехи (ЭМП) часто возникают в автомобильной электронике из-за работы двигателей, генераторов и других компонентов. Эти помехи могут негативно влиять на работу электронных устройств, вызывая сбои или нестабильность.

Устройство спроектировано с учетом строгих требований к электромагнитной совместимости (ЭМС). Оно минимизирует влияние внешних помех на работу системы благодаря продуманной конструкции и встроенным фильтрам. Это позволяет LM73606QRNPRQ1 обеспечивать стабильное и надежное питание даже в условиях сильных электромагнитных воздействий.

Основные особенности, обеспечивающие устойчивость к помехам:

• Экранированный корпус. Устройство имеет конструкцию, которая снижает уровень излучаемых помех и защищает внутренние компоненты от внешних воздействий.

• Гибкость настройки частоты переключения. Инженеры могут адаптировать частоту работы устройства, чтобы избежать резонанса с другими компонентами системы.

• Стабильность работы в сложных условиях. Преобразователь сохраняет свои характеристики даже при наличии сильных электромагнитных полей, что особенно важно для автомобильной электроники.

"Высокая устойчивость к внешним помехам гарантирует стабильную работу LM73606QRNPRQ1 в самых сложных условиях эксплуатации."

Эти качества делают устройство идеальным для применения в автомобильных системах, где надежность и стабильность работы имеют первостепенное значение. Инженеры могут быть уверены, что LM73606QRNPRQ1 обеспечит бесперебойное питание даже в условиях интенсивных электромагнитных воздействий.

Типовые схемы подключения LM73606QRNPRQ1

Базовая схема подключения

LM73606QRNPRQ1 позволяет создавать простые и эффективные схемы подключения благодаря минимальному количеству необходимых внешних компонентов. Базовая схема включает входной и выходной конденсаторы, индуктивность и резисторы для настройки выходного напряжения.

1. Входной конденсатор: Устанавливается для сглаживания скачков напряжения на входе. Рекомендуется использовать керамические конденсаторы с низким эквивалентным последовательным сопротивлением (ESR).

2. Индуктивность: Подбирается в зависимости от требуемого выходного напряжения и тока нагрузки. Она обеспечивает стабильность работы преобразователя.

3. Выходной конденсатор: Гарантирует стабильность выходного напряжения и минимизирует пульсации.

4. Резисторы для настройки: Используются для задания точного выходного напряжения. Их номиналы рассчитываются по формуле, указанной в технической документации.

Эта схема подходит для большинства стандартных применений, таких как питание микроконтроллеров или других низковольтных устройств.

"Базовая схема подключения LM73606QRNPRQ1 обеспечивает стабильность и надежность работы устройства при минимальных затратах на компоненты."

Пример подключения для питания микроконтроллеров

Для питания микроконтроллеров LM73606QRNPRQ1 предлагает оптимальное решение. Устройство обеспечивает стабильное низковольтное питание, необходимое для работы современных микроконтроллеров.

1. Выбор выходного напряжения: Настраивается в диапазоне, подходящем для микроконтроллера, например, 3.3 В или 5 В.

2. Фильтрация помех: Добавление дополнительных керамических конденсаторов на выходе помогает минимизировать высокочастотные помехи, которые могут повлиять на работу микроконтроллера.

3. Компактность: Благодаря небольшим размерам устройства и минимальному количеству внешних компонентов, схема легко интегрируется в проекты с ограниченным пространством.

Эта схема особенно полезна для автомобильных систем, где микроконтроллеры управляют различными функциями, такими как системы помощи водителю или управление освещением.

Пример подключения для светодиодных систем

LM73606QRNPRQ1 также идеально подходит для питания светодиодных систем. Устройство обеспечивает стабильное напряжение и ток, что критически важно для долговечности и яркости светодиодов.

1. Стабильность тока: Использование подходящей индуктивности и конденсаторов позволяет поддерживать стабильный ток, необходимый для работы светодиодов.

2. Минимизация пульсаций: Выходной конденсатор с низким ESR помогает уменьшить пульсации, что предотвращает мерцание светодиодов.

3. Гибкость настройки: Возможность точной настройки выходного напряжения позволяет адаптировать схему для различных типов светодиодов, включая высокомощные.

Эта схема подходит для автомобильных фар, подсветки приборной панели и других систем освещения, где требуется высокая надежность и энергоэффективность.

"Пример подключения для светодиодных систем демонстрирует, как LM73606QRNPRQ1 может обеспечить стабильное и эффективное питание даже для самых требовательных приложений."

Рекомендации по выбору внешних компонентов

Конденсаторы

Конденсаторы играют ключевую роль в обеспечении стабильной работы LM73606QRNPRQ1. Они сглаживают скачки напряжения, минимизируют пульсации и улучшают электромагнитную совместимость (ЭМС). Для достижения оптимальной производительности важно правильно выбрать тип и параметры конденсаторов.

1. Входные конденсаторы
   Для входной цепи рекомендуется использовать керамические конденсаторы с низким эквивалентным последовательным сопротивлением (ESR). Они эффективно подавляют высокочастотные помехи и обеспечивают стабильность входного напряжения. Емкость входного конденсатора должна соответствовать требованиям системы, обычно это значения от 10 мкФ и выше.

2. Выходные конденсаторы
   Выходные конденсаторы обеспечивают стабильность выходного напряжения и минимизируют пульсации. Для LM73606QRNPRQ1 подходят керамические конденсаторы с низким ESR, которые обеспечивают высокую эффективность работы. Емкость выходного конденсатора зависит от требуемого уровня пульсаций и выходного тока. Например, для стандартных применений рекомендуется использовать емкость от 22 мкФ.

3. Дополнительные рекомендации

   • Использование нескольких параллельно подключенных конденсаторов может улучшить фильтрацию и снизить ESR.

   • При выборе конденсаторов следует учитывать их температурную стабильность, особенно для автомобильных систем, где возможны экстремальные температуры.

"Керамические конденсаторы с низким ESR обеспечивают надежность и стабильность работы LM73606QRNPRQ1 даже в сложных условиях эксплуатации."

Индуктивности

Индуктивности являются важным компонентом в схемах на основе LM73606QRNPRQ1, так как они определяют стабильность работы преобразователя и уровень пульсаций тока. Правильный выбор индуктивности влияет на эффективность и надежность системы.

1. Выбор номинала индуктивности
   Номинал индуктивности зависит от выходного напряжения, тока нагрузки и частоты переключения. Для LM73606QRNPRQ1 рекомендуется использовать индуктивности в диапазоне от 1 мкГн до 10 мкГн. Более высокая индуктивность снижает пульсации тока, но может увеличить размеры компонента.

2. Ток насыщения
   Индуктивность должна иметь ток насыщения, превышающий максимальный ток нагрузки. Это предотвращает снижение эффективности и возможные сбои в работе.

3. Тип индуктивности
   Для автомобильных систем предпочтительны экранированные индуктивности. Они минимизируют электромагнитные помехи и обеспечивают стабильную работу устройства.

4. Рекомендации по размещению

   • Индуктивность следует размещать как можно ближе к преобразователю, чтобы минимизировать потери и помехи.

   • Использование компонентов с низким сопротивлением обмотки (DCR) помогает снизить тепловыделение и повысить общую эффективность.

"Экранированные индуктивности с высоким током насыщения идеально подходят для автомобильных систем, обеспечивая стабильность и надежность работы LM73606QRNPRQ1."

Правильный выбор и размещение внешних компонентов, таких как конденсаторы и индуктивности, гарантируют максимальную производительность и долговечность LM73606QRNPRQ1 в автомобильных системах.

Советы по интеграции LM73606QRNPRQ1 в автомобильные системы

Установка и монтаж

Инженеры должны уделить особое внимание правильной установке LM73606QRNPRQ1. Устройство следует размещать на печатной плате с учетом минимизации длины соединительных проводников. Это снижает вероятность возникновения электромагнитных помех и улучшает стабильность работы.

Для монтажа рекомендуется использовать термостойкие материалы, которые выдерживают высокие температуры, характерные для автомобильной электроники. Устройство должно быть установлено в зоне с хорошей вентиляцией, чтобы обеспечить эффективное рассеивание тепла.

"Размещение устройства ближе к источнику питания и нагрузке минимизирует потери энергии и повышает эффективность системы."

Инженеры также должны учитывать ориентацию устройства. Это помогает избежать перекрестных помех с другими компонентами. Для надежного соединения рекомендуется использовать качественные припои, соответствующие стандартам автомобильной промышленности.

Настройка параметров работы

Настройка параметров работы LM73606QRNPRQ1 требует точного расчета. Инженеры должны определить оптимальное выходное напряжение, используя резисторы для настройки. Формулы для расчета указаны в технической документации устройства.

Частота переключения должна быть выбрана с учетом требований системы. Более высокая частота уменьшает размеры внешних компонентов, но может увеличить тепловыделение. Для автомобильных систем рекомендуется использовать частоты, которые минимизируют электромагнитные помехи.

"Точная настройка параметров работы обеспечивает стабильность и надежность системы в любых условиях эксплуатации."

Инженеры могут синхронизировать устройство с внешним тактовым сигналом. Это позволяет избежать резонанса с другими компонентами системы. Настройка параметров должна проводиться с использованием специализированного оборудования для измерения напряжения и тока.

Тестирование и проверка работоспособности

После установки и настройки LM73606QRNPRQ1 необходимо провести тщательное тестирование. Инженеры должны проверить стабильность выходного напряжения при различных нагрузках. Это гарантирует, что устройство работает в пределах заданных параметров.

Тестирование должно включать проверку работы встроенных функций защиты. Например, защита от перенапряжения и перегрева должна срабатывать при превышении допустимых значений. Это подтверждает надежность устройства в экстремальных условиях.

"Тестирование помогает выявить возможные ошибки на ранних этапах и предотвратить сбои в работе системы."

Для проверки электромагнитной совместимости рекомендуется использовать специализированное оборудование. Это позволяет убедиться, что устройство не создает помех для других компонентов системы. Инженеры также должны протестировать устройство в условиях вибрации и экстремальных температур, характерных для автомобильной электроники.

Частые ошибки и как их избежать

При интеграции LM73606QRNPRQ1 в автомобильные системы инженеры могут столкнуться с рядом распространенных ошибок. Эти ошибки могут повлиять на производительность устройства и стабильность системы. Знание этих проблем и способов их предотвращения поможет избежать ненужных трудностей.

1. Неправильный выбор внешних компонентов

Инженеры иногда выбирают неподходящие конденсаторы или индуктивности. Это может привести к нестабильности работы преобразователя или увеличению пульсаций напряжения.

• Как избежать:

  • Использовать керамические конденсаторы с низким ESR для входной и выходной цепей.

  • Подбирать индуктивности с током насыщения, превышающим максимальный ток нагрузки.

  • Следовать рекомендациям из технической документации устройства.

2. Ошибки в настройке выходного напряжения

Некорректный расчет резисторов для настройки выходного напряжения может привести к неправильной работе системы. Это особенно критично для устройств, требующих точного напряжения.

• Как избежать:

  • Использовать формулы из технической документации для расчета номиналов резисторов.

  • Проверять выходное напряжение с помощью мультиметра после настройки.

3. Неправильное размещение компонентов на плате

Длинные соединительные проводники или неправильное расположение компонентов могут вызвать электромагнитные помехи и снизить эффективность работы.

• Как избежать:

  • Размещать LM73606QRNPRQ1 ближе к источнику питания и нагрузке.

  • Минимизировать длину соединительных проводников.

  • Учитывать рекомендации по размещению из технической документации.

4. Пренебрежение тепловыми характеристиками

Некоторые инженеры не учитывают тепловыделение устройства, что может привести к перегреву и снижению надежности.

• Как избежать:

  • Устанавливать устройство в зоне с хорошей вентиляцией.

  • Использовать радиаторы или термопасту для улучшения теплоотвода.

  • Проверять температуру устройства при максимальной нагрузке.

5. Игнорирование тестирования

Отсутствие тщательного тестирования после установки и настройки может привести к незамеченным проблемам, которые проявятся в процессе эксплуатации.

• Как избежать:

  • Проверять стабильность выходного напряжения при различных нагрузках.

  • Тестировать встроенные функции защиты, такие как защита от перегрева и перенапряжения.

  • Проводить тесты на электромагнитную совместимость и устойчивость к вибрациям.

"Избежание этих ошибок гарантирует стабильную и надежную работу LM73606QRNPRQ1 в автомобильных системах."

Заключение

Инженеры, которые уделяют внимание деталям и следуют рекомендациям, могут избежать большинства проблем при интеграции LM73606QRNPRQ1. Правильный выбор компонентов, точная настройка и тщательное тестирование обеспечат максимальную производительность и долговечность устройства.

LM73606QRNPRQ1 предлагает уникальное сочетание характеристик, включая широкий диапазон напряжений, высокую энергоэффективность и встроенные функции защиты. Эти качества делают его идеальным выбором для автомобильных систем. Правильная интеграция устройства обеспечивает максимальную производительность и надежность. Инженеры, которые следуют рекомендациям, могут добиться стабильной работы системы даже в сложных условиях. Использование LM73606QRNPRQ1 помогает повысить надежность и эффективность автомобильной электроники, что делает его важным компонентом для современных технологий.
