Cómo Implementar el Sensor MPU6050 en Sistemas Automotrices

El sensor MPU6050 es un dispositivo avanzado que combina un acelerómetro de 3 ejes y un giroscopio de 3 ejes en un solo chip. Este sensor utiliza tecnología MEMS para medir con precisión la aceleración lineal y la velocidad angular en los ejes X, Y y Z. Su capacidad para procesar datos de movimiento en seis grados de libertad lo convierte en una herramienta esencial en sistemas automotrices. En este ámbito, el MPU-6050 se emplea para monitorear la estabilidad del vehículo y controlar movimientos, mejorando la seguridad y el rendimiento en diversas aplicaciones.

Puntos Clave

• El sensor MPU6050 combina un acelerómetro y un giroscopio en un solo chip, permitiendo medir la aceleración y la velocidad angular en tres ejes, lo que es crucial para la estabilidad del vehículo.

• Contar con los materiales adecuados, como un microcontrolador compatible y cables de calidad, es esencial para una integración exitosa del MPU6050 en sistemas automotrices.

• La instalación de librerías específicas en el entorno de desarrollo simplifica la programación y mejora la precisión de las lecturas del sensor.

• Realizar pruebas iniciales, como la verificación de comunicación y lecturas básicas de datos, asegura que el sensor funcione correctamente antes de avanzar a aplicaciones más complejas.

• La interpretación precisa de los datos del MPU6050 permite optimizar la seguridad y el rendimiento del vehículo, facilitando ajustes dinámicos en la suspensión y el monitoreo de condiciones de conducción.

• El MPU6050 es fundamental en el desarrollo de tecnologías automotrices avanzadas, incluyendo vehículos autónomos y sistemas de asistencia al conductor, gracias a su capacidad para medir movimientos en seis grados de libertad.

Materiales y Herramientas Necesarias

Para implementar el sensor MPU6050 en sistemas automotrices, es fundamental contar con los materiales y herramientas adecuados. A continuación, se detallan los elementos esenciales organizados en categorías clave.

Componentes electrónicos

Sensor MPU6050

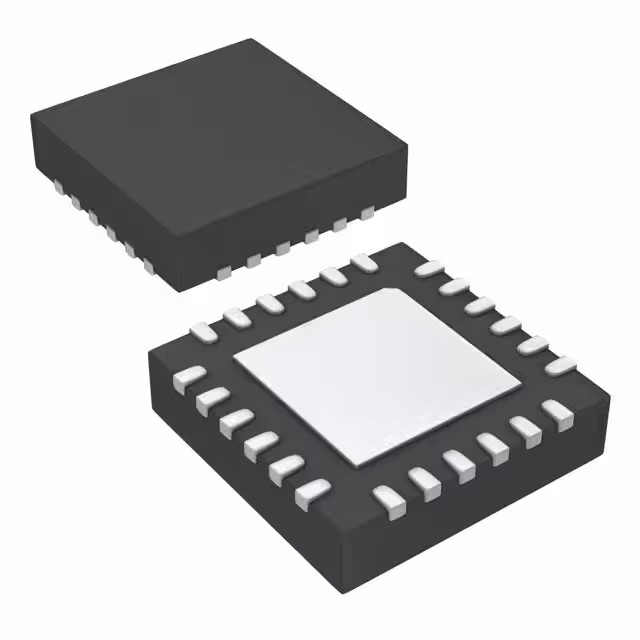

El MPU6050 es un sensor de movimiento de 6 ejes que combina un acelerómetro y un giroscopio en un solo chip. Este dispositivo utiliza tecnología MEMS para medir aceleración y velocidad angular en los ejes X, Y y Z. Su precisión se debe a la conversión de analógico a digital de 16 bits en cada canal. Además, su capacidad para conectarse mediante el bus I2C facilita la integración con microcontroladores.

Microcontrolador compatible

Un microcontrolador es necesario para procesar los datos generados por el MPU6050. Modelos como Arduino o ESP32 son opciones populares debido a su compatibilidad con el sensor y la disponibilidad de bibliotecas específicas. Estos dispositivos permiten la comunicación fluida con el sensor y la ejecución de algoritmos de procesamiento.

Cables y conectores

Los cables y conectores aseguran una conexión física estable entre el sensor y el microcontrolador. Se recomienda utilizar cables de calidad para evitar interferencias en la transmisión de datos. Los conectores deben ser compatibles con los pines del sensor y del microcontrolador.

Software y bibliotecas

Entorno de desarrollo

Un entorno de desarrollo integrado (IDE) es esencial para programar el microcontrolador. Arduino IDE es una opción ampliamente utilizada debido a su interfaz intuitiva y soporte para múltiples plataformas. Este software permite escribir, compilar y cargar el código necesario para interactuar con el sensor.

Librerías específicas para el MPU6050

Las bibliotecas específicas simplifican la programación del MPU6050. Librerías como "MPU6050.h" o "Adafruit MPU6050" proporcionan funciones predefinidas para configurar el sensor y leer datos de manera eficiente. Estas herramientas reducen la complejidad del desarrollo y mejoran la precisión de las lecturas.

Otros materiales

Fuente de alimentación

El sensor y el microcontrolador requieren una fuente de alimentación estable. Una batería o un adaptador de corriente puede proporcionar la energía necesaria. Es importante verificar los requisitos de voltaje del sensor y del microcontrolador para evitar daños.

Placa de pruebas o PCB

Una placa de pruebas facilita la conexión temporal de los componentes durante la etapa de desarrollo. Para proyectos más avanzados, una PCB personalizada ofrece una solución más robusta y profesional. Ambas opciones permiten organizar los componentes de manera eficiente y segura.

Contar con los materiales y herramientas adecuados garantiza una implementación exitosa del MPU6050 en sistemas automotrices. Cada elemento desempeña un papel crucial en la integración y el funcionamiento del sensor.

Pasos para la Integración del Sensor MPU6050

La integración del sensor MPU6050 en sistemas automotrices requiere un enfoque estructurado. Este proceso incluye la conexión física del sensor, la configuración del software y la realización de pruebas iniciales. A continuación, se detallan los pasos esenciales para lograr una implementación exitosa.

Conexión física del sensor

Diagrama de conexión

El primer paso consiste en conectar físicamente el MPU6050 al microcontrolador. Este sensor utiliza el bus I2C para la comunicación, lo que simplifica la conexión. Los pines SDA (datos) y SCL (reloj) del sensor deben conectarse a los pines correspondientes del microcontrolador. Además, es necesario conectar los pines de alimentación (VCC y GND) para garantizar un suministro eléctrico estable.

Un diagrama de conexión claro y detallado ayuda a evitar errores durante esta etapa. Este esquema debe incluir todos los pines y sus respectivas conexiones.

Configuración de pines

La configuración de los pines en el microcontrolador es crucial para establecer la comunicación con el sensor. Los pines SDA y SCL deben configurarse como entradas/salidas en el código del microcontrolador. Algunos microcontroladores, como Arduino, asignan automáticamente estos pines según el modelo utilizado. Es importante verificar la documentación del microcontrolador para confirmar la asignación correcta.

Configuración del software

Instalación de librerías

El siguiente paso implica instalar las librerías necesarias para interactuar con el MPU6050. Librerías como "MPU6050.h" o "Adafruit MPU6050" están disponibles en plataformas como Arduino IDE. Estas herramientas contienen funciones predefinidas que simplifican la configuración y la lectura de datos del sensor.

La instalación de librerías se realiza desde el gestor de bibliotecas del entorno de desarrollo. Este proceso asegura que el código pueda comunicarse correctamente con el sensor.

Configuración inicial en el código

Una vez instaladas las librerías, se debe configurar el sensor en el código. Esto incluye inicializar la comunicación I2C, definir los pines utilizados y establecer los parámetros básicos del sensor, como la sensibilidad del acelerómetro y el giroscopio. Un ejemplo de configuración inicial podría incluir comandos para activar el sensor y verificar su estado.

Pruebas iniciales

Verificación de comunicación

Antes de proceder con lecturas avanzadas, es fundamental verificar que el microcontrolador se comunica correctamente con el MPU6050. Esto se logra enviando comandos simples al sensor y comprobando las respuestas. Si la comunicación es exitosa, el sensor devolverá datos válidos.

La verificación de comunicación asegura que el hardware y el software estén correctamente integrados. Este paso previene problemas en etapas posteriores.

Lectura básica de datos

Finalmente, se realiza una lectura básica de los datos proporcionados por el sensor. Esto incluye valores de aceleración y velocidad angular en los ejes X, Y y Z. Estas lecturas iniciales permiten confirmar que el sensor funciona correctamente y que los datos son precisos.

Las lecturas básicas sirven como punto de partida para desarrollar aplicaciones más complejas. Estos datos pueden visualizarse en el monitor serie del entorno de desarrollo.

Interpretación de las Lecturas del Sensor

El sensor MPU6050 proporciona datos esenciales que permiten comprender el movimiento y la orientación en sistemas automotrices. La interpretación adecuada de estas lecturas es crucial para garantizar un rendimiento óptimo y una integración efectiva en aplicaciones avanzadas.

Datos proporcionados por el MPU6050

Aceleración en los ejes

El acelerómetro integrado en el MPU6050 mide la aceleración lineal en los ejes X, Y y Z. Estos datos reflejan los cambios en la velocidad del vehículo debido a fuerzas externas, como frenadas o aceleraciones bruscas. La precisión del sensor, gracias a su conversión A/D de 16 bits, asegura lecturas detalladas que son fundamentales para aplicaciones como el monitoreo de estabilidad.

Velocidad angular en los ejes

El giroscopio del MPU6050 registra la velocidad angular en los tres ejes. Este parámetro indica la rapidez con la que el vehículo gira o rota en cada dirección. Estas lecturas son esenciales para detectar inclinaciones, giros y movimientos bruscos, lo que resulta útil en sistemas de control de estabilidad y prevención de vuelcos.

Procesamiento de datos

Filtrado de ruido

Los datos brutos del sensor pueden contener ruido debido a vibraciones o interferencias externas. Para mejorar la precisión, se emplean técnicas de filtrado, como el filtro complementario. Este método combina las lecturas del acelerómetro y el giroscopio, eliminando inconsistencias y proporcionando mediciones más confiables.

Conversión en información útil

El procesamiento de datos transforma las lecturas del sensor en información práctica. Por ejemplo, las mediciones de aceleración y velocidad angular se convierten en parámetros como inclinación, dirección y estabilidad. Este análisis permite a los sistemas automotrices tomar decisiones en tiempo real, optimizando la seguridad y el rendimiento.

Aplicaciones en sistemas automotrices

Monitoreo de estabilidad

El MPU6050 desempeña un papel clave en el monitoreo de la estabilidad del vehículo. Sus lecturas ayudan a detectar desequilibrios o movimientos inusuales, permitiendo a los sistemas de control ajustar dinámicamente la tracción o la suspensión para mantener la estabilidad.

Detección de inclinación y giros

La capacidad del sensor para medir inclinaciones y giros lo convierte en una herramienta valiosa en sistemas de asistencia al conductor. Por ejemplo, puede identificar curvas pronunciadas o pendientes, proporcionando datos que mejoran la experiencia de conducción y reducen riesgos.

La interpretación precisa de las lecturas del MPU6050 no solo mejora la seguridad, sino que también abre nuevas posibilidades en el desarrollo de tecnologías automotrices avanzadas.

Aplicaciones y Beneficios del MPU6050 en Sistemas Automotrices

El sensor MPU6050 ha revolucionado los sistemas automotrices al ofrecer soluciones avanzadas para mejorar la seguridad, optimizar el rendimiento y abrir camino a innovaciones futuras. Su capacidad para medir aceleración y velocidad angular en tres ejes lo convierte en una herramienta esencial en la industria automotriz.

Mejora en la seguridad

Sistemas de control de estabilidad

El MPU6050 desempeña un papel crucial en los sistemas de control de estabilidad. Este sensor detecta cambios en la aceleración y la velocidad angular del vehículo, permitiendo identificar movimientos bruscos o desequilibrios. Los sistemas automotrices utilizan esta información para ajustar dinámicamente la tracción y prevenir derrapes o vuelcos. Su precisión y capacidad para procesar datos en tiempo real garantizan una respuesta rápida y efectiva ante situaciones críticas.

Monitoreo de condiciones de conducción

El monitoreo constante de las condiciones de conducción es esencial para garantizar la seguridad. El MPU6050 proporciona datos detallados sobre la inclinación, los giros y las fuerzas que actúan sobre el vehículo. Estos datos permiten identificar patrones de conducción peligrosos, como frenadas bruscas o curvas pronunciadas. Los sistemas avanzados pueden utilizar esta información para alertar al conductor o activar medidas de seguridad automáticamente.

Optimización del rendimiento

Ajustes dinámicos en la suspensión

El MPU6050 contribuye a la optimización del rendimiento del vehículo mediante ajustes dinámicos en la suspensión. Al medir las fuerzas que actúan sobre el vehículo, el sensor permite que los sistemas automotrices adapten la suspensión en tiempo real. Esto mejora la estabilidad, el confort y el control, especialmente en terrenos irregulares o durante maniobras exigentes.

Integración con sistemas de navegación

La integración del MPU6050 con sistemas de navegación ofrece beneficios significativos. Este sensor proporciona datos precisos sobre la orientación y el movimiento del vehículo, mejorando la precisión de los sistemas de posicionamiento. Además, su capacidad para detectar inclinaciones y giros permite optimizar las rutas y anticipar cambios en el terreno, lo que resulta en una experiencia de conducción más eficiente y segura.

Innovaciones futuras

Vehículos autónomos

El MPU6050 juega un papel fundamental en el desarrollo de vehículos autónomos. Su capacidad para medir movimientos en seis grados de libertad lo convierte en un componente clave para los sistemas de navegación y control de estos vehículos. Al combinarse con otros sensores, el MPU6050 permite recopilar datos detallados sobre el entorno y el comportamiento del vehículo, facilitando decisiones autónomas precisas y seguras.

Sistemas avanzados de asistencia al conductor

Los sistemas avanzados de asistencia al conductor (ADAS) se benefician enormemente del MPU6050. Este sensor proporciona información crítica para funciones como el control de crucero adaptativo, la detección de colisiones y la asistencia en curvas. Su capacidad para procesar datos en tiempo real mejora la respuesta de estos sistemas, aumentando la seguridad y reduciendo el estrés del conductor.

La versatilidad y precisión del MPU6050 lo posicionan como un componente indispensable en la evolución de los sistemas automotrices. Su impacto abarca desde mejoras inmediatas en la seguridad y el rendimiento hasta el impulso de innovaciones que definirán el futuro de la movilidad.

La implementación del sensor MPU6050 en sistemas automotrices sigue un proceso claro y estructurado. Desde la conexión física hasta la interpretación de datos, cada paso asegura una integración eficiente y funcional. Este sensor destaca por su capacidad para mejorar la seguridad mediante el monitoreo de estabilidad y la detección de movimientos críticos. Además, optimiza el rendimiento del vehículo al proporcionar datos precisos para ajustes dinámicos. Su pequeño tamaño y tecnología avanzada lo posicionan como un componente clave en el desarrollo de tecnologías automotrices avanzadas, incluyendo vehículos autónomos y sistemas de asistencia al conductor.

FAQ

¿Qué es el MPU6050?

El MPU6050 es un dispositivo de rastreo de movimiento de 6 ejes basado en tecnología MEMS. Este sensor combina un giroscopio y un acelerómetro en un solo chip, además de incluir un sensor de temperatura. Es un módulo digital que destaca por su pequeño tamaño, bajo consumo de energía y alta precisión. Su diseño permite una gran tolerancia a los golpes y una programabilidad específica para diversas aplicaciones. También es compatible con otros sensores, como magnetómetros, y puede conectarse fácilmente a microcontroladores.

El MPU6050 es una solución económica y eficiente para medir movimientos y orientaciones en sistemas electrónicos.

¿Cuáles son las especificaciones del MPU6050?

El MPU6050 integra un giroscopio de 3 ejes y un acelerómetro de 3 ejes, utilizando tecnología MEMS. Este sensor incluye un Procesador de Movimiento Digital (DMP) que permite procesar algoritmos complejos de movimiento de 9 ejes directamente en la placa. Ofrece una conversión de analógico a digital de 16 bits para cada canal, lo que garantiza lecturas precisas. Además, utiliza el bus I2C para comunicarse con microcontroladores, capturando datos simultáneamente en los ejes X, Y y Z.

¿Cómo se comunica el MPU6050 con otros dispositivos?

El MPU6050 utiliza el protocolo de comunicación I2C, que permite una conexión sencilla y eficiente con microcontroladores. Este protocolo requiere solo dos líneas de comunicación: SDA (datos) y SCL (reloj). Gracias a esta interfaz, el sensor puede integrarse fácilmente en sistemas electrónicos, reduciendo la complejidad del cableado.

¿Qué datos proporciona el MPU6050?

El sensor MPU6050 genera datos sobre:

• Aceleración lineal en los ejes X, Y y Z, que mide los cambios en la velocidad debido a fuerzas externas.

• Velocidad angular en los mismos ejes, que indica la rapidez de rotación o giro del objeto donde está instalado.

Estos datos son esenciales para aplicaciones como el monitoreo de estabilidad y el control de movimientos.

¿Qué aplicaciones tiene el MPU6050 en sistemas automotrices?

El MPU6050 se utiliza en sistemas automotrices para:

• Monitorear la estabilidad del vehículo.

• Detectar inclinaciones y giros.

• Mejorar la seguridad mediante sistemas de control de estabilidad.

• Optimizar el rendimiento con ajustes dinámicos en la suspensión.

Su capacidad para medir movimientos en seis grados de libertad lo convierte en una herramienta clave en la industria automotriz.

¿Es necesario calibrar el MPU6050?

Sí, la calibración del MPU6050 es fundamental para obtener lecturas precisas. Este proceso elimina errores causados por factores externos, como vibraciones o inclinaciones iniciales. Una calibración adecuada asegura que los datos del sensor sean confiables y útiles para las aplicaciones deseadas.

¿Qué ventajas ofrece el MPU6050 frente a otros sensores?

El MPU6050 destaca por:

• Su integración de acelerómetro y giroscopio en un solo chip.

• Su alta precisión gracias a la conversión A/D de 16 bits.

• Su compatibilidad con otros sensores y microcontroladores.

• Su bajo costo y facilidad de uso.

Estas características lo posicionan como una opción preferida en proyectos que requieren medición de movimiento y orientación.

¿Qué herramientas de software son necesarias para usar el MPU6050?

Para trabajar con el MPU6050, se recomienda utilizar:

• Un entorno de desarrollo como Arduino IDE.

• Librerías específicas como "MPU6050.h" o "Adafruit MPU6050", que simplifican la programación y la lectura de datos.

Estas herramientas permiten configurar el sensor y procesar sus lecturas de manera eficiente.

¿El MPU6050 puede combinarse con otros sensores?

Sí, el MPU6050 puede integrarse con otros sensores, como magnetómetros, para ampliar sus capacidades. Por ejemplo, al combinarlo con un magnetómetro, es posible obtener datos de orientación absoluta, lo que resulta útil en aplicaciones avanzadas como navegación y vehículos autónomos.

¿Qué factores deben considerarse al instalar el MPU6050?

Al instalar el MPU6050, es importante:

• Asegurar una conexión física estable utilizando cables y conectores de calidad.

• Verificar que la fuente de alimentación cumpla con los requisitos de voltaje del sensor.

• Realizar pruebas iniciales para confirmar la comunicación y la funcionalidad del dispositivo.

Una instalación adecuada garantiza un rendimiento óptimo y prolonga la vida útil del sensor.
