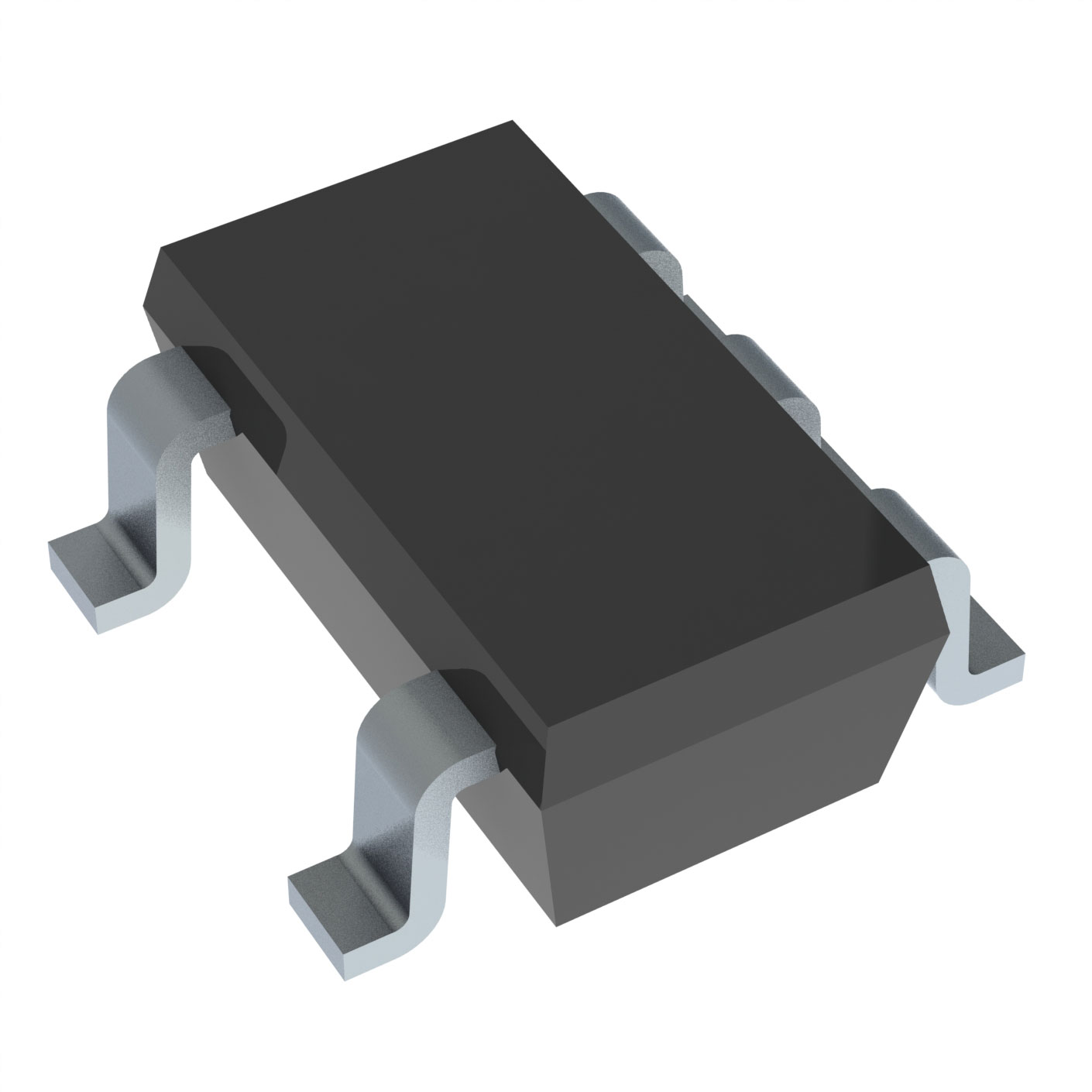

TPS73150DBV TI Линейные регуляторы напряжения для батарейных устройств

Линейные регуляторы напряжения обеспечивают стабильное питание электронных устройств, преобразуя входное напряжение в постоянное выходное. Они играют ключевую роль в батарейных устройствах, где требуется надежная работа при изменении уровня заряда батареи. Эти регуляторы минимизируют шум и защищают чувствительные компоненты от перепадов напряжения. TPS73150DBV представляет собой пример эффективного линейного регулятора, который сочетает низкое энергопотребление и высокую точность стабилизации, что делает его идеальным выбором для портативных устройств.

Основные Выводы

• Линейные регуляторы, как TPS73150DBV, дают стабильное питание батареям. Они уменьшают шум и защищают важные детали.

• TPS73150DBV имеет низкое падение напряжения. Это помогает держать выходное напряжение стабильным, даже если батарея почти разряжена.

• Точная работа TPS73150DBV не дает сбоям повредить важные части, например, микроконтроллеры.

• Устройство имеет защиту от перегрева и короткого замыкания. Это делает его надежным для разных задач.

• При выборе регулятора смотрите на входное и выходное напряжение, ток и защитные функции.

Основы линейных регуляторов напряжения

Принцип работы линейных регуляторов

Линейные регуляторы напряжения поддерживают стабильное выходное напряжение, даже если входное напряжение или нагрузка изменяются. Они работают, рассекая избыточную электрическую энергию через резистивный элемент с постоянным сопротивлением. Это позволяет устройствам получать стабильное питание, что особенно важно для чувствительных компонентов.

Основные принципы работы включают:

• Использование активных компонентов, таких как MOSFET или BJT, для регулировки напряжения.

• Изменение проводимости в ответ на колебания входного напряжения или нагрузки.

• Обеспечение высокой стабильности выходного напряжения, что делает их идеальными для приложений, требующих точности.

Отличие линейных регуляторов от импульсных

Линейные и импульсные регуляторы напряжения имеют разные подходы к стабилизации напряжения. Линейные регуляторы отличаются простотой конструкции и низким уровнем шума. Они минимизируют помехи, что делает их подходящими для чувствительных приложений, таких как аудиоустройства или медицинская техника.

Основные отличия:

• Линейные регуляторы имеют низкий КПД, но простую конструкцию.

• Импульсные регуляторы обеспечивают высокий КПД и меньшую тепловую нагрузку.

• Линейные регуляторы создают стабильное напряжение без импульсных помех, которые могут возникать в импульсных регуляторах.

Почему линейные регуляторы важны для батарейных устройств?

Линейные регуляторы напряжения играют ключевую роль в батарейных устройствах. Они обеспечивают стабильное питание, что критично для таких устройств, как смартфоны, ноутбуки и медицинские приборы. Их низкий уровень шума и пульсаций защищает чувствительные компоненты от повреждений.

Преимущества линейных регуляторов для батарейных устройств:

1. Низкий уровень шума и пульсаций.

2. Компактный размер и доступная стоимость.

3. Простота настройки и использования.

Линейные регуляторы, такие как TPS73150DBV, идеально подходят для батарейных устройств благодаря своей способности поддерживать стабильное напряжение и минимизировать энергопотребление.

Ключевые характеристики TPS73150DBV

Низкое падение напряжения (Low Dropout)

TPS73150DBV отличается низким падением напряжения, что делает его идеальным для батарейных устройств. Это означает, что регулятор может поддерживать стабильное выходное напряжение даже при минимальной разнице между входным и выходным напряжением. Например, если батарея разряжается и напряжение падает, TPS73150DBV продолжает обеспечивать стабильное питание. Это особенно важно для портативных устройств, где каждый милливольт энергии имеет значение. Низкое падение напряжения помогает продлить срок службы батареи и повысить эффективность работы устройства.

Высокая точность стабилизации

Высокая точность стабилизации — еще одна ключевая характеристика TPS73150DBV. Регулятор обеспечивает минимальные отклонения выходного напряжения, даже при изменении нагрузки или входного напряжения. Это важно для чувствительных компонентов, таких как микроконтроллеры или аналоговые схемы, которые требуют стабильного питания для корректной работы. Высокая точность позволяет избежать сбоев и улучшает общую надежность системы. TPS73150DBV идеально подходит для приложений, где требуется точное регулирование напряжения.

Низкое энергопотребление и компактный размер

TPS73150DBV потребляет минимальное количество энергии, что снижает нагрузку на батарею. Это делает его подходящим для устройств с ограниченным энергопотреблением, таких как носимые гаджеты или сенсорные узлы. Компактный размер регулятора упрощает его интеграцию в схемы с ограниченным пространством. Например, в современных смартфонах или медицинских приборах, где каждый миллиметр пространства имеет значение, TPS73150DBV становится оптимальным выбором. Его энергоэффективность и компактность способствуют созданию более легких и долговечных устройств.

Дополнительные функции (защита от перегрева, короткого замыкания)

TPS73150DBV обладает рядом дополнительных функций, которые повышают его надежность и безопасность. Эти функции делают его подходящим для использования в устройствах, где стабильность и защита компонентов имеют первостепенное значение.

Одной из ключевых функций является защита от перегрева. При повышении температуры выше допустимого уровня регулятор автоматически снижает мощность или отключается. Это предотвращает повреждение как самого регулятора, так и подключенных компонентов. Такая функция особенно важна в условиях, где устройство работает при высоких нагрузках или в жаркой среде. Например, в портативных устройствах, которые могут подвергаться длительному использованию, защита от перегрева продлевает срок службы системы.

Еще одной важной функцией является защита от короткого замыкания. Если в цепи возникает короткое замыкание, регулятор мгновенно ограничивает ток, предотвращая повреждение компонентов. Это особенно полезно в сложных схемах, где короткое замыкание может привести к серьезным сбоям. Защита от короткого замыкания обеспечивает стабильную работу устройства даже в случае непредвиденных ситуаций.

Эти функции делают TPS73150DBV надежным выбором для различных приложений. Они минимизируют риск отказа системы и защищают чувствительные компоненты от повреждений. В результате устройства, использующие этот регулятор, демонстрируют высокую стабильность и долговечность.

💡 Совет: При выборе линейного регулятора напряжения всегда обращайте внимание на наличие функций защиты. Это поможет избежать проблем в будущем и повысит надежность вашей системы.

Принцип работы TPS73150DBV

Как TPS73150DBV стабилизирует напряжение?

TPS73150DBV стабилизирует напряжение, используя линейный принцип регулирования. В основе работы лежит использование активного элемента, такого как MOSFET, который регулирует ток, проходящий через него. Этот процесс позволяет поддерживать постоянное выходное напряжение, даже если входное напряжение или нагрузка изменяются.

Регулятор измеряет разницу между входным и выходным напряжением. Затем он автоматически корректирует проводимость активного элемента, чтобы компенсировать любые изменения. Это обеспечивает стабильное питание для подключенных компонентов. Такой подход делает TPS73150DBV идеальным для приложений, где требуется высокая точность и надежность.

Роль входных и выходных конденсаторов

Входные и выходные конденсаторы играют важную роль в работе TPS73150DBV. Они обеспечивают фильтрацию и сглаживание напряжения, что помогает минимизировать шум и пульсации.

• Входной конденсатор: Устанавливается на входе регулятора. Он сглаживает колебания входного напряжения, вызванные источником питания или батареей. Это особенно важно в портативных устройствах, где напряжение батареи может изменяться.

• Выходной конденсатор: Устанавливается на выходе регулятора. Он помогает поддерживать стабильное напряжение на нагрузке, даже при резких изменениях потребляемого тока.

Рекомендуется использовать конденсаторы с низким эквивалентным последовательным сопротивлением (ESR). Это улучшает общую производительность регулятора и повышает стабильность системы.

Пример использования в реальной схеме

TPS73150DBV часто применяется в схемах, где требуется стабильное питание для чувствительных компонентов. Например, в портативных медицинских приборах регулятор обеспечивает питание микроконтроллеров и датчиков.

Пример схемы:

1. Подключите входной конденсатор (обычно 1 мкФ) между входом TPS73150DBV и землей.

2. Подключите выходной конденсатор (1 мкФ или больше) между выходом регулятора и землей.

3. Подключите нагрузку, например, микроконтроллер или аналоговый датчик, к выходу регулятора.

Эта конфигурация обеспечивает стабильное питание, минимизирует шум и защищает чувствительные компоненты от перепадов напряжения.

💡 Совет: Используйте конденсаторы с рекомендованными значениями емкости и низким ESR для достижения максимальной производительности TPS73150DBV.

Преимущества и недостатки линейных регуляторов напряжения

Преимущества

Простота конструкции

Линейные регуляторы напряжения отличаются простой конструкцией. Они содержат меньше электронных компонентов по сравнению с импульсными регуляторами. Это упрощает их производство и снижает стоимость. Простота конструкции делает их удобными для использования в различных приложениях.

Основные преимущества:

1. Простота в использовании.

2. Дешевизна.

3. Быстрая реакция на изменения входного напряжения.

4. Отсутствие шума переключения.

Эти особенности делают линейные регуляторы популярным выбором для многих устройств, особенно тех, где требуется стабильное питание.

Низкий уровень шума

Линейные регуляторы обеспечивают низкий уровень шума на выходе. Это особенно важно для чувствительных приложений, таких как аудиоустройства или медицинская техника. Отсутствие импульсных помех позволяет устройствам работать стабильно и без сбоев.

💡 Примечание: Линейные регуляторы идеально подходят для приложений, где требуется минимизация электрических помех.

Высокая надежность

Высокая надежность линейных регуляторов объясняется их простой конструкцией и отсутствием сложных переключающих элементов. Они реже выходят из строя и требуют меньше обслуживания. Это делает их идеальными для использования в критически важных системах, таких как медицинские приборы или промышленные контроллеры.

Недостатки

Низкий КПД при высокой разнице напряжений

Линейные регуляторы имеют низкую эффективность, особенно при значительной разнице между входным и выходным напряжением. Это связано с тем, что избыточная энергия рассеивается в виде тепла.

Эта особенность ограничивает использование линейных регуляторов в приложениях с высокими уровнями входного напряжения.

Ограничения по мощности

Линейные регуляторы имеют ограничения по мощности, так как их работа связана с тепловым распределением. При высоких нагрузках они могут перегреваться, что требует использования теплоотводов.

Эти ограничения делают линейные регуляторы менее подходящими для приложений с высокими требованиями к мощности.

🔧 Совет: Для приложений с высокими уровнями мощности лучше рассмотреть импульсные регуляторы, которые обеспечивают более высокий КПД.

Применение TPS73150DBV в батарейных устройствах

Примеры устройств (ноутбуки, смартфоны, медицинские приборы)

TPS73150DBV широко используется в различных батарейных устройствах благодаря своим характеристикам. В ноутбуках он обеспечивает стабильное питание микропроцессоров и других чувствительных компонентов. Это помогает устройству работать без сбоев даже при изменении уровня заряда батареи. В смартфонах регулятор поддерживает работу дисплеев, сенсоров и микроконтроллеров, минимизируя энергопотребление.

Медицинские приборы, такие как портативные мониторы или инсулиновые помпы, также используют TPS73150DBV. Он обеспечивает стабильное напряжение для датчиков и других критически важных компонентов. Это особенно важно для медицинских устройств, где надежность и точность имеют первостепенное значение.

Почему TPS73150DBV идеально подходит для батарейных устройств?

TPS73150DBV идеально подходит для батарейных устройств благодаря низкому падению напряжения и высокой точности стабилизации. Он продлевает срок службы батареи, поддерживая стабильное питание даже при низком уровне заряда. Компактный размер регулятора позволяет интегрировать его в устройства с ограниченным пространством, такие как носимые гаджеты или портативные медицинские приборы.

Дополнительные функции, такие как защита от перегрева и короткого замыкания, делают его надежным выбором для сложных схем. Эти функции минимизируют риск повреждения компонентов и обеспечивают долговечность устройства. TPS73150DBV также потребляет минимальное количество энергии, что снижает нагрузку на батарею и повышает общую эффективность системы.

Рекомендации по выбору линейного регулятора для батарейных устройств

При выборе линейного регулятора напряжения для батарейных устройств важно учитывать несколько факторов:

• Определите входное и выходное напряжение (VIN/Vout).

• Рассчитайте максимальный выходной ток (IOUT).

• Учитывайте системные приоритеты и требования к оборудованию.

• Убедитесь в соответствии физическим измерениям и тепловым требованиям.

Эти рекомендации помогут выбрать оптимальный регулятор для конкретного устройства. TPS73150DBV отвечает большинству этих требований, что делает его универсальным решением для батарейных приложений.

💡 Совет: При проектировании схемы с линейным регулятором всегда проверяйте совместимость с другими компонентами. Это обеспечит стабильную работу всей системы.

TPS73150DBV демонстрирует выдающиеся характеристики, включая низкое падение напряжения, высокую точность стабилизации и защиту от перегрева. Эти особенности делают его идеальным выбором для батарейных устройств. Линейные регуляторы напряжения обеспечивают стабильное питание, что критично для чувствительных компонентов. Они быстро реагируют на изменения входного напряжения, минимизируя колебания. TPS73150DBV подходит для проектов, где требуется надежное и энергоэффективное решение. При проектировании важно учитывать требования к входному и выходному напряжению, а также использовать рекомендованные компоненты для максимальной производительности.

Что такое TPS73150DBV и для чего он используется?

TPS73150DBV — это линейный регулятор напряжения с низким падением напряжения (LDO), разработанный компанией Texas Instruments. Его используют для обеспечения стабильного питания в батарейных устройствах, таких как смартфоны, ноутбуки и медицинские приборы.

Какие преимущества имеет TPS73150DBV перед другими регуляторами?

TPS73150DBV обеспечивает низкое энергопотребление, высокую точность стабилизации и защиту от перегрева. Его компактный размер упрощает интеграцию в устройства с ограниченным пространством. Эти характеристики делают его идеальным для портативных и чувствительных приложений.

Как выбрать подходящий линейный регулятор напряжения?

При выборе линейного регулятора учитывают входное и выходное напряжение, максимальный ток нагрузки и требования к энергопотреблению. Также важно учитывать наличие функций защиты, таких как защита от перегрева и короткого замыкания.

Почему линейные регуляторы лучше подходят для чувствительных устройств?

Линейные регуляторы создают стабильное напряжение с минимальным уровнем шума. Это защищает чувствительные компоненты, такие как микроконтроллеры и датчики, от повреждений. Они идеально подходят для аудиоустройств, медицинской техники и аналоговых схем.

Какие устройства чаще всего используют TPS73150DBV?

TPS73150DBV применяют в смартфонах, ноутбуках, носимых гаджетах, медицинских приборах и сенсорных узлах. Его энергоэффективность и надежность делают его универсальным решением для батарейных приложений.

💡 Совет: Используйте TPS73150DBV в проектах, где требуется стабильное питание и низкое энергопотребление.
