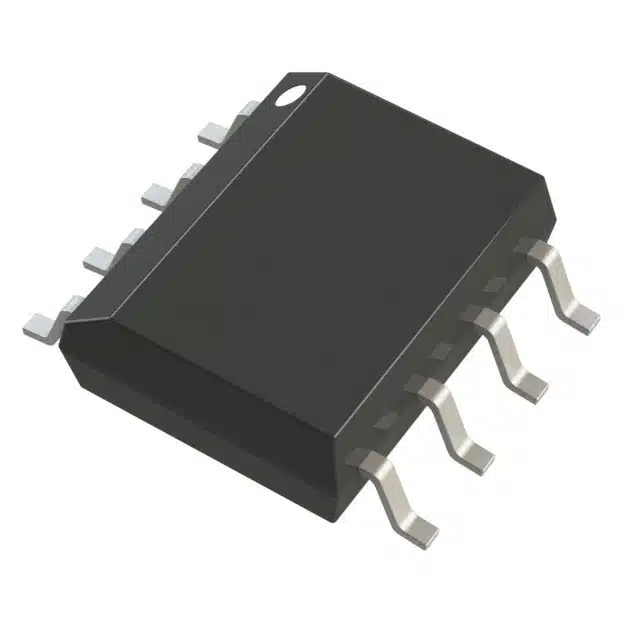

Cara Unik Gunakan ADA4622-2BRZ J-FET Amplifier 2 Circuit Rail-to-Rail 8-SOIC

Penggunaan ADA4622-2BRZ-RL dalam antarmuka sensor impedansi tinggi menawarkan cara unik untuk meningkatkan kinerja sensor. Amplifier ini, yang dikenal sebagai Precision Amplifiers dari AD, sangat penting untuk antarmuka sensor dengan impedansi tinggi. Sensor-sensor ini sering kali memerlukan penguatan sinyal yang presisi dan stabil. ADA4622-2BRZ-RL memberikan solusi ideal untuk kebutuhan tersebut. Dengan kemampuan output rail-to-rail, amplifier ini memastikan sinyal dari sensor diterima dengan akurasi tinggi. Penggunaan ADA4622-2BRZ-RL dalam antarmuka sensor berimpedansi tinggi memberikan keunggulan signifikan dalam berbagai aplikasi industri dan ilmiah.

Penjelasan Produk

Fitur Utama ADA4622-2BRZ-RL

ADA4622-2BRZ-RL merupakan bagian dari Precision Amplifiers yang diproduksi oleh AD (Analog Devices, Inc.). Amplifier ini dirancang khusus untuk aplikasi yang memerlukan presisi tinggi dan stabilitas sinyal. Beberapa fitur utama dari ADA4622-2BRZ-RL meliputi:

• Output Rail-to-Rail: Memungkinkan penguatan sinyal dengan akurasi tinggi, bahkan pada rentang tegangan yang luas.

• Input JFET: Memberikan kemampuan untuk digunakan dalam aplikasi dengan impedansi tinggi, seperti antarmuka sensor fotodiode.

• Rentang Suhu Operasi: Berfungsi dengan baik dalam kondisi lingkungan yang ekstrem, dari -40°C hingga +125°C.

• Arus Keluaran Maksimum: Mampu mendukung berbagai aplikasi sensor dengan arus keluaran maksimum sebesar 20 mA.

Fitur-fitur ini menjadikan ADA4622-2BRZ-RL sebagai pilihan ideal untuk berbagai aplikasi yang memerlukan penguatan sinyal yang presisi dan stabil.

Keunggulan Penggunaan dalam Antarmuka Sensor Impedansi Tinggi

Penggunaan ADA4622-2BRZ-RL dalam antarmuka sensor impedansi tinggi menawarkan beberapa keunggulan signifikan. Pertama, amplifier ini mampu mengubah arus dari sensor menjadi tegangan dengan akurasi tinggi, yang sangat penting dalam aplikasi penguat transimpedance. Selain itu, ADA4622-2BRZ-RL dapat berfungsi sebagai driver ADC, yang memfasilitasi koneksi sensor dengan konverter analog-ke-digital.

Keunggulan lainnya adalah kemampuannya untuk mempertahankan akurasi dan stabilitas sinyal dalam sistem dengan impedansi tinggi. Hal ini sangat penting dalam aplikasi industri dan ilmiah yang memerlukan pengukuran presisi. Dengan spesifikasi yang mendukung penggunaan dalam kondisi lingkungan yang bervariasi, ADA4622-2BRZ-RL memastikan bahwa sinyal dari sensor diterima dan diproses dengan tepat.

Penggunaan amplifier ini dalam antarmuka sensor berimpedansi tinggi tidak hanya meningkatkan kinerja sensor tetapi juga memberikan solusi yang andal dan efisien untuk berbagai aplikasi.

Persiapan dan Kebutuhan

Sebelum memulai implementasi ADA4622-2BRZ-RL dalam antarmuka sensor impedansi tinggi, persiapan yang matang sangat penting. Persiapan ini mencakup pemilihan komponen tambahan dan alat yang diperlukan untuk memastikan instalasi berjalan lancar.

Komponen Tambahan yang Diperlukan

Untuk mengoptimalkan penggunaan ADA4622-2BRZ-RL, beberapa komponen tambahan mungkin diperlukan. Berikut adalah beberapa komponen yang sering digunakan:

• Resistor dan Kapasitor: Komponen ini membantu dalam pengaturan sinyal dan stabilitas rangkaian. Resistor dan kapasitor yang tepat dapat meningkatkan kinerja Precision Amplifiers dari AD.

• Sumber Daya Listrik: Pastikan sumber daya yang digunakan sesuai dengan spesifikasi ADA4622-2BRZ-RL. Sumber daya yang stabil sangat penting untuk menjaga kinerja amplifier.

• Konektor dan Kabel: Konektor dan kabel berkualitas tinggi memastikan transmisi sinyal yang efisien. Pilih kabel yang sesuai dengan kebutuhan antarmuka sensor berimpedansi tinggi.

Alat yang Dibutuhkan

Selain komponen tambahan, beberapa alat juga diperlukan untuk instalasi dan konfigurasi ADA4622-2BRZ-RL. Berikut adalah alat-alat yang umumnya digunakan:

• Multimeter: Alat ini berguna untuk mengukur tegangan, arus, dan resistansi dalam rangkaian. Multimeter membantu memastikan bahwa semua komponen berfungsi dengan baik.

• Oscilloscope: Digunakan untuk memvisualisasikan sinyal listrik. Oscilloscope membantu dalam analisis sinyal dari sensor dan memastikan bahwa ADA4622-2BRZ-RL berfungsi dengan optimal.

• Soldering Iron: Alat ini diperlukan untuk menyambungkan komponen pada papan sirkuit. Pastikan soldering iron yang digunakan memiliki suhu yang dapat diatur untuk mencegah kerusakan komponen.

Dengan persiapan yang tepat, penggunaan ADA4622-2BRZ-RL dalam antarmuka sensor impedansi tinggi dapat dilakukan dengan efisien. Memastikan semua komponen dan alat tersedia akan mempermudah proses instalasi dan meningkatkan kinerja keseluruhan sistem.

Langkah-langkah Implementasi

Menghubungkan ADA4622-2BRZ-RL

Menghubungkan ADA4622-2BRZ-RL ke antarmuka sensor impedansi tinggi memerlukan perhatian khusus. Pertama, pastikan semua komponen tambahan seperti resistor dan kapasitor telah terpasang dengan benar. Komponen ini membantu dalam pengaturan sinyal dan stabilitas rangkaian.

1. Persiapan Koneksi: Pastikan semua kabel dan konektor berkualitas tinggi tersedia. Konektor yang baik memastikan transmisi sinyal yang efisien.

2. Pemasangan pada Papan Sirkuit: Tempatkan ADA4622-2BRZ-RL pada papan sirkuit. Gunakan soldering iron untuk menyambungkan pin amplifier ke jalur yang sesuai pada papan. Pastikan suhu soldering iron diatur dengan tepat untuk mencegah kerusakan komponen.

3. Pengujian Awal: Gunakan multimeter untuk memeriksa koneksi. Pastikan tidak ada hubungan pendek dan semua komponen terhubung dengan benar.

Konfigurasi untuk Sensor Impedansi Tinggi

Setelah ADA4622-2BRZ-RL terhubung, langkah berikutnya adalah konfigurasi untuk sensor impedansi tinggi. Konfigurasi ini memastikan amplifier berfungsi optimal dalam mengolah sinyal dari sensor.

1. Penyesuaian Tegangan: Atur sumber daya listrik sesuai dengan spesifikasi ADA4622-2BRZ-RL. Tegangan yang tepat sangat penting untuk menjaga kinerja amplifier.

2. Kalibrasi Sinyal: Gunakan oscilloscope untuk memvisualisasikan sinyal dari sensor. Pastikan sinyal yang diterima stabil dan bebas dari gangguan. Jika diperlukan, lakukan penyesuaian pada resistor dan kapasitor untuk mendapatkan hasil yang optimal.

3. Pengujian Kinerja: Lakukan pengujian kinerja dengan mengukur tegangan dan arus menggunakan multimeter. Pastikan ADA4622-2BRZ-RL memberikan penguatan sinyal yang presisi sesuai kebutuhan aplikasi.

Dengan mengikuti langkah-langkah ini, ADA4622-2BRZ-RL dapat diimplementasikan secara efektif dalam antarmuka sensor impedansi tinggi. Proses ini tidak hanya meningkatkan kinerja sensor tetapi juga memastikan stabilitas dan akurasi sinyal dalam berbagai aplikasi.

Tips dan Trik

Mengoptimalkan Penggunaan

Mengoptimalkan penggunaan ADA4622-2BRZ-RL dalam antarmuka sensor impedansi tinggi memerlukan beberapa strategi. Pertama, mereka harus memastikan bahwa semua komponen tambahan seperti resistor dan kapasitor dipilih dengan nilai yang tepat. Komponen ini berperan penting dalam menjaga stabilitas sinyal.

"Pemilihan komponen yang tepat dapat meningkatkan kinerja amplifier secara signifikan," kata seorang ahli elektronik.

Kedua, mereka harus memeriksa sumber daya listrik yang digunakan. Sumber daya yang stabil dan sesuai spesifikasi amplifier akan memastikan kinerja optimal. Ketiga, mereka harus melakukan kalibrasi sinyal secara berkala menggunakan oscilloscope. Kalibrasi ini membantu dalam mengidentifikasi dan mengatasi gangguan sinyal yang mungkin terjadi.

Mengatasi Masalah Umum

Mengatasi masalah umum dalam penggunaan ADA4622-2BRZ-RL dapat dilakukan dengan beberapa langkah sederhana. Pertama, jika terjadi gangguan sinyal, mereka harus memeriksa koneksi kabel dan konektor. Koneksi yang longgar atau rusak sering menjadi penyebab utama gangguan.

Kedua, jika amplifier tidak memberikan penguatan yang diharapkan, mereka harus memeriksa nilai resistor dan kapasitor. Nilai yang tidak sesuai dapat mempengaruhi kinerja amplifier. Ketiga, jika terjadi panas berlebih pada amplifier, mereka harus memastikan bahwa soldering iron digunakan dengan suhu yang tepat saat instalasi. Panas berlebih dapat merusak komponen dan mengurangi umur pakai amplifier.

Dengan mengikuti tips dan trik ini, mereka dapat memastikan bahwa ADA4622-2BRZ-RL berfungsi dengan optimal dalam antarmuka sensor impedansi tinggi. Penggunaan yang tepat tidak hanya meningkatkan kinerja tetapi juga memperpanjang umur pakai perangkat.

Penggunaan ADA4622-2BRZ-RL dalam aplikasi sensor impedansi tinggi memberikan manfaat signifikan. Amplifier ini meningkatkan akurasi dan stabilitas sinyal, yang sangat penting dalam berbagai aplikasi industri dan ilmiah. Langkah-langkah implementasi yang telah dijelaskan, seperti menghubungkan dan mengkonfigurasi amplifier, memastikan pembaca dapat menerapkan informasi ini dengan efektif. Mereka dapat mencoba implementasi ini dalam proyek mereka sendiri untuk merasakan keunggulan yang ditawarkan oleh ADA4622-2BRZ-RL. Dengan demikian, pembaca dapat meningkatkan kinerja sensor dan mencapai hasil yang lebih baik dalam aplikasi mereka.
